S7-300/400 PLC的字逻辑运算指令

    字逻辑运算指令主要用于将两个字或双字逐位进行逻辑“与”运算、逻辑“或”和逻辑“异或”运算。    如图4-6中的“字或”指令（对两个字类型数据进行逻辑“或”运算），其中的WOR_W为指令的标题，WOR表示进行字逻辑“或”运算，后面的W表示对字类型数据进行操作；IN1和IN2为两个数据输入端，用于输入要进行逻辑运算的两个数据，OUT端用于输出逻辑运算结果，存储在OUT端指定的存储单元中；此外该指令还有两个使能端，使能输入端EN用于控制逻辑指令的执行，只有EN端为高电位“1”时，指令才执行，使能使出端ENO与EN端的状态始终保持一致。    【例4-10】字、双字逻辑运算指令在S7300/400中的处理过程如下（以“字或”为例）：    (1)将操作数1(IN1) -IW10中的数据移动到累加器1中。    (2)将操作数2(IN2) -MW10中的数据移动到累加器1中，操作数1移动到累加器2中。    (3)将累加器1与累加器2的内容进行指定的逻辑运算，逻辑运算的结果保存在累加器1中。    (4)将逻辑运算的结果（累加器1的内容）传送到结果存储器中，即保存在MW20中。在进行字逻辑操作的同时，ENO输出高电位，可用于控制输出线圈等的状态。    以上处理过程所对应的梯形图程序与指令表程序如图4-6所示。

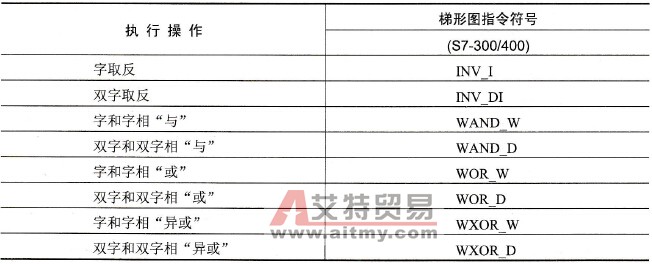

    图4-6    字逻辑“或”运算编程    所对应的指令：       A        I    0.0       JNB   _00 4       L       IW    10       L       MW    10       OW       T      MW    20_004：  NOP    0    字、双字逻辑运算指令如表4-5所示。    表4-5    字、双字逻辑运算指令
