S7-300/400 PLC的扩展脉冲定时器指令(S_PEXT)

来源：艾特贸易2017-06-04

简介S_PEXT 指令符号如图 4-18 所示。【例 4-16 】通过如图 4-19 所示的程序段了解扩展脉冲定时器指令的具体应用。图 4-18 S_PEXT 指令符号图 4-19 程序段其工作时序如图 4-20 所示。与脉冲定时

    S_PEXT指令符号如图4-18所示。    【例4-16】通过如图4-19所示的程序段了解扩展脉冲定时器指令的具体应用。
    图4-18    S_PEXT指令符号

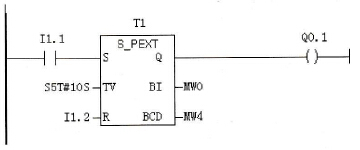

    图4-19    程序段    其工作时序如图4-20所示。    与脉冲定时器不同的是，扩展脉冲定时器在置位信号出现高电平后，定时器的输出不随着置位信号出现下降沿而变化；在定时时间内，输出值为1；过了定时时间后，输出值为0。

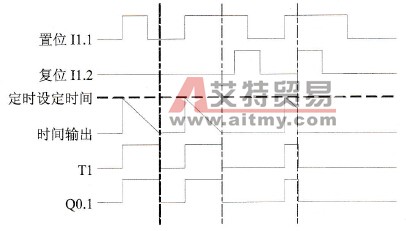

扩展脉冲定时器工作时序     图4-20    扩展脉冲定时器工作时序
