FX系列PLC的高速计数器比较置位指令

来源：艾特贸易2017-06-04

简介高速计数器比较置位指令 (Set by High Speed Counter ， HSCS) 基本形式见表 7-45 。表 7-45 高速计数器比较置位指令基本形式 HSCS 指令用于高速计数器的置位，计数器的当前值达到预置值时，计

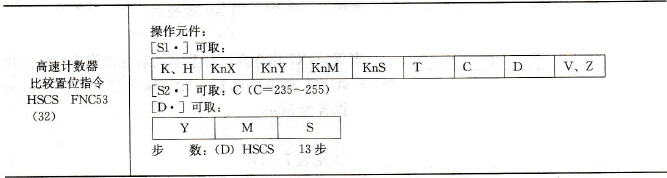

    高速计数器比较置位指令(Set by High Speed Counter，HSCS)基本形式见表7-45。    表7-45    高速计数器比较置位指令基本形式
    HSCS指令用于高速计数器的置位，计数器的当前值达到预置值时，计数器的输出触点立即动作。它采用中断方式使置位和输出立即执行而与扫描周期无关。如图7-54所示，当高速计数器C255的当前值由99变为100或由101变为100时，Y0都将立即置1。
高速计数器指令使用举例     图7-54    高速计数器指令使用举例
