S7-300/400 PLC的脉冲定时器指令(S_PULSE)

    S_PULSE指令符号如图4-15所示。
    图4-15    S_PULSE指令符号    符号说明如下。    ◇ Tno:定时器编号，其范围与CPU的型号有关。    ◇ S：置位信号，当S端出现上升沿时，定时器开始    定时。    ◇ R：复位信号，当R端出现上升沿时，定时器复位，    当前值清零。    ◇ TV:定时时间值输入。最大的设定时间为9990s或2H 46M 30S。其输入采用S5    系统时间格式，如S5T#100S、S5T#1H23M14S。    ◇ Q:定时器输出值，定时器启动后剩余时间非零，输出为1；定时器停止时，剩余    时间为0或输出为0。    ◇ BI:剩余时间按整数格式输出，采用十六进制形式，如16#008C;该端可以接各    种字存储器，也可悬空。    ◇ BCD:剩余时间按BCD码形式输出，采用S5系统时间格式，如S5T#1H4M24S;    同样该端可以接各种字存储器，也可悬空。    脉冲定时器的具体输出可参照脉冲定时器工作时序图，如图4-16所示。

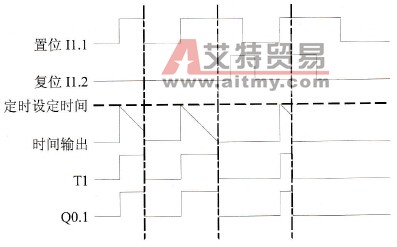

    图4-16    脉冲定时器工作时序    【例4-15】结合如图4-17所示的程序段说明脉冲定时器指令的具体应用。

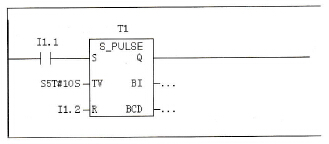

    图4-17    程序段    当I1.1出现上升沿时，定时器开始计时，计数信号不为0，T1为1；在I1.1保持高电平且持续时间小于计时时间10s时，T1的输出值随着I1.1出现下降沿而变为0；在I1.1保持高电平且持续时间大于计时时间10s时，计时达10s后，输出值为0，即T1为0。
