S7-300/400 PLC的跳变沿检测指令

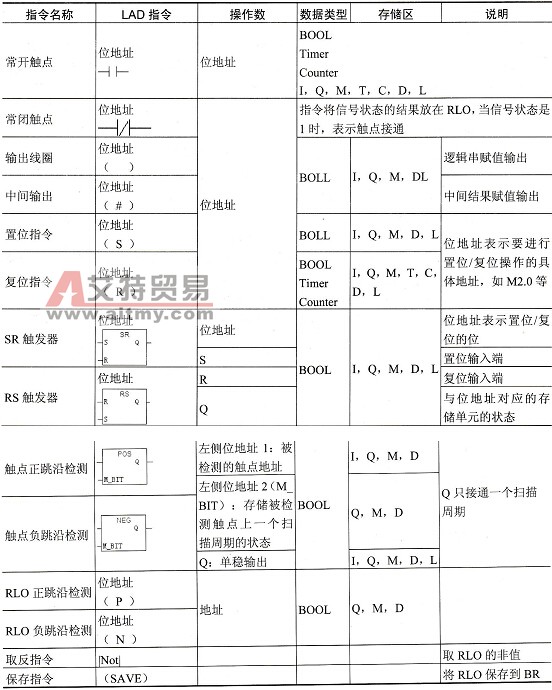

    信号发生变化就会产生跳变沿。当信号由0变化到1，就会产生正跳沿；如果信号由1变化到0，则产生负跳沿。在S7中有两种跳变沿指令：一种是对触点的跳变沿直接进行检测，另一种是对RLO的跳变沿进行检测。    (1)触点跳变沿检测指令    触点跳变沿检测可分为检测正跳沿和检测负跳沿。    ◇ 触点正跳沿检测指令FP：在LAD中以功能框表示，它有两个输入端和一个输出    端，当输入端所接的触点状态从0到1时，输出端接通一个扫描周期。    ◇ 触点负跳沿检测指令FN：在LAD中以功能框表示，它有两个输入端和一个输出    端，当输入端所接的触点状态从1到0时，输出端接通一个扫描周期。注意：FP和FN指令检测到的是RLO的状态变化，而非触点的状态变化，尽管有时RLO    与触点的变化状态相同。    触点跳变沿检测指令的基本格式如表4-4所示。    (2) RLO跳变沿检测指令    RLO跳变沿检测指令可分为检测正跳沿和负跳沿。    ◇ 当RLO从0到1时，正跳沿检测指令在当前扫描周期以RLO=1表示其变化，而    在其他扫描周期均为0。在执行RLO正跳沿检测指令前，RLO的状态存储在位地    址中。    ◇ 当RLO从1到0时，负跳沿检测指令在当前扫描周期以RLO=1表示其变化，而    在其他扫描周期均为0。在执行RLO负跳沿检测指令前，RLO的状态存储在位地    址中。    RLO跳变沿检测指令和操作数如表4-4所示。    表4-4    输出指令和操作数
