FX系列PLC的矩阵输入指令
来源:艾特贸易2017-06-04
简介矩阵输入指令 (Matrix , MTR) 基本形式见表 7-44 。 表 7-44 矩阵输入指令基本形式 利用 MTR 指令可以构成连续排列的 8 点输入与 n 点输出组成的 8 列 n 行的输入矩阵(见图 7-52 )。 MTR 指令

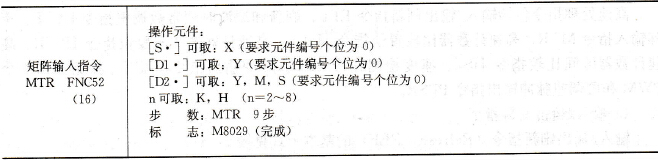

矩阵输入指令(Matrix,MTR)基本形式见表7-44。 表7-44 矩阵输入指令基本形式 利用MTR指令可以构成连续排列的8点输入与n点输出组成的8列n行的输入矩阵(见图7-52)。MTR指令的使用如图7-53所示,矩阵输入占用由X0开始的8个输入点,占用Y0开始的3(n-3)个输出点。3个输出点Y0,Y1,Y2反复顺序接通,Y0为ON时读入第一行输入的状态,存入M30~M37,Y1为ON时读入第二行的输入状态,存入M40~M47,其余类推,反复执行。若执行条件X0变为OFF,则M30~M57的状态保持不变,标志M8029在第一个读入周期完成后即置1,当执行条件X0变为OFF时,M8029复位为0。 对于Y0~Y2的每一个输出,其I/O指令采用中断方式立即执行,间隔时间为20ms,允许输入滤波器的延迟时间为10ms。利用MTR指令,只需8个输入点和8个输出点,就可以输入64个输入点的状态。但读一次64个输入点所需的时间为20ms×8=160ms,因此不适用于需要快速响应的系统。

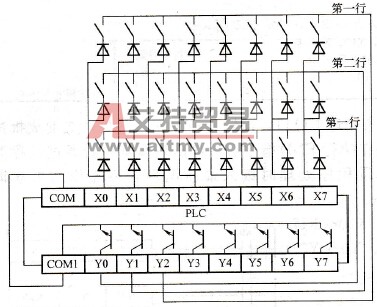

图7-52 矩阵输入接线图 图7-53 矩阵输入指令使用举例
