S7-300/400 PLC的触发器

    实际上触发器就是用功能框表示的置位／复位指令。这种功能框有两个输入端(S和R)和一个输出端Q。触发器有两种类型：复位优先型（RS触发器）和置位优先型（SR触发器）。    两种触发器均有3个引脚，其中S和R为输入引脚，当S位为高电位“1”，R位为低电位“0”时，两种触发器均置位；当S位为低电位“0”，R位为高电位“1”时，两种触发器均复位。所谓复位优先和置位优先，关键在于当S和R位均为高电位“1”时触发器的执行顺序——复位优先型触发器先执行复位操作，再执行置位操作；置位优先型触发器先执行置位操作，再执行复位操作。    运用置位优先型SR触发器编写程序如图4-5所示。

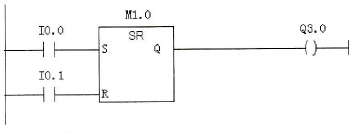

    图4-5    置位优先型触发器编程    如果输入端I0.0的信号状态为“1”，I0.1的信号状态为“0”，则置位存储器位M1.0，输出Q3.0将为高电位“1”；否则，如果输入端I0.0的信号状态为“0”，I0.1的信号状态为“1”，则复位存储器位M1.0，输出Q4.0将是低电位“0”。如果两个信号状态均为“0”，则不会发生任何变化。如果两个信号状态均为“1”，将因顺序关系先执行置位指令，再执行复位指令，最终的结果为复位M0.0，Q4.0将为低电位“0”。    触发器指令的基本格式如表4-4所示。    表4-4    输出指令和操作数
