S7-300/400 PLC的循环移位指令

来源：艾特贸易2017-06-04

简介循环移位指令与单步移位指令的区别在于：循环移位指令的操作数沿着一个闭合的圈进行移位操作，不需要额外补 0 或 1 ；而单步移位指令则沿着直线执行，缺失位补 0 或 1 。 S7-300/4

    循环移位指令与单步移位指令的区别在于：循环移位指令的操作数沿着一个闭合的圈进行移位操作，不需要额外补0或1；而单步移位指令则沿着直线执行，缺失位补0或1。S7-300/400可以使用的循环移位指令如表4-10所示。    表4-10    循环移位指令

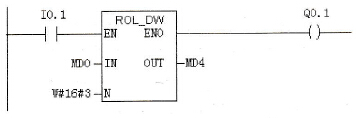

    【例4-14】对MD0所对应的双字进行循环左移位操作，循环移位3位，并将结果送入MD4中。该指令所对应的LAD图如图4-11所示。    该指令的移位过程如下：每左移一位，最高位入最低位，如此按循环数进行循环。    设MD0所对应的数为11000011101011000011111000001110，若移位4位，则移后的结果为00111010110000111110000011101100。
双字循环左移指令     图4-11    双字循环左移指令
