S7-300/400 PLC的置位/复位指令

    置位/复位指令根据RLO的值来决定指定地址位的状态是否需要改变。当RLO为1时，置位指令使指定地址位为高电位“1”，复位指令使指定地址位为低电位“0”；RLO为0时，指定地址位状态保持不变。在语句表中，置位指令用“S<操作数>”表示，复位指令用“R<操作数>”表示。    置位/复位指令可用于结束一个逻辑串，也可用于复位定时器和计数器。置位/复位指令的基本格式如表4-4所示。    【例4-9】置位/复位指令分析。    如图4-4 (a)所示是用置位/复位指令编写的一段简单程序，其中通过置位/复位指令改变输入节点Q3.0的状态。如图4-4 (b)所示为该程序段对应的时序图，只要I0.0出现高电位“1”，则Q3.0被置位高电位“1”，接着不管I0.0的状态如何变化，Q3.0始终保持置位状态；当I0.1出现高电位“1”，则程序段2接通，Q3.0被复位。

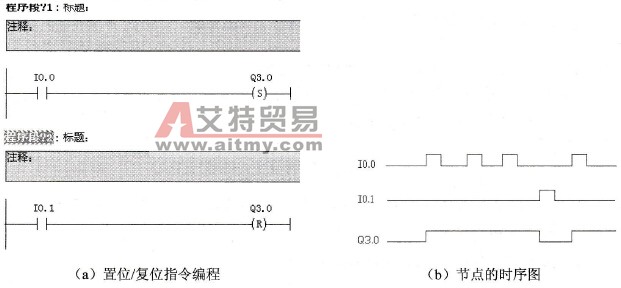

   图4-4    置位/复位指令工作分析
