FX系列PLC的输入/输出刷新指令

来源：艾特贸易2017-06-04

简介输入 / 输出刷新指令 (Refresh ， REF) 的基本形式见表 7- 42 。表 7-42 输入 / 输出刷新指令基本形式 FX 系列 PLC 采用批处理的方法来处理 I/O 口，即输入信号在程序处理之前成批读入到输入

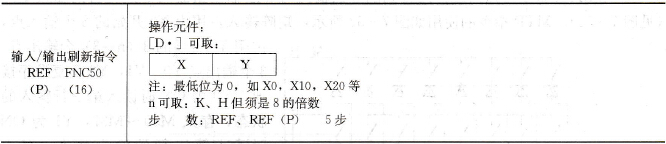

    输入/输出刷新指令(Refresh，REF)的基本形式见表7- 42。    表7-42     输入/输出刷新指令基本形式
    FX系列PLC采用批处理的方法来处理I/O口，即输入信号在程序处理之前成批读入到输入映像寄存器，而输出数据是在执行END指令后由输出映像寄存器通过锁存器送到输出端子。REF指令用于在某段程序处理时读入最新消息并将操作结果立即输出。    如图7-50所示，当X0接通进，X10～X17共8点输入将被刷新；当X1接通时，Y0～Y7、Y0～Y17共16点输出将被刷新。
输入/输出刷新指令使用举例     图7-50    输入/输出刷新指令使用举例
