S7-300/400 PLC的单步移位指令

来源：艾特贸易2017-06-04

简介单步移位指令主要用于对操作数进行移位操作， S7-300/400 可以使用的单步移位指令如表 4-9 所示。表 4-9 单步移位指令【例 4-13 】对 MW0 所对应的有符号整数单步右移 3 位，并将移位后

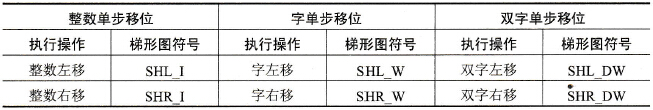

    单步移位指令主要用于对操作数进行移位操作，S7-300/400可以使用的单步移位指令如表4-9所示。    表4-9    单步移位指令

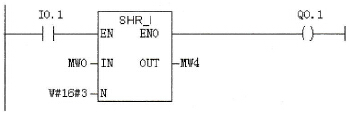

    【例4-13】对MW0所对应的有符号整数单步右移3位，并将移位后的结果放在MW4中。该指令所对应的LAD图如图4-10所示。
整数右移指令     图4-10    整数右移指令    在移位的过程中满足一定的规则：有符号位的最高位为1时，在右移的过程中空出的位填1，若最高位为0，则空出的位填0；所移的位数应在0～15位之间，并且最后移出的位送至CC1中。    设MW0所对应的数为10101000，10100111，所要移的位数为6，移位后的结果为1111111010100010，CC1的值为1。
