S7-300/400 PLC的输出指令

    输出指令分为两种：逻辑串输出指令和中间输出指令。    ◇ 逻辑串输出指令又称为赋值操作指令，用于将ROL的值（1或0）赋予指定的位地址。在语句表中，逻辑串输出指令用“= <操作数>”来表示。可以把RLO的值赋予I、Q、M等存储区的位。    ◇ 中间输出指令是存储RLO的中间赋值元素，该元素存储的结果是最后打开的逻辑    操作结果。在语句表中，中间输出指令用“= <．操作数>”表示。    【例4-8】用“与”、“或”、“输出”指令编写电动机启、保、停控制程序。    编程元件地址分配：    ◇ 启动按钮SB1（动合触点），I0.0。    ◇ 停止按钮SB2（动合触点），I0.1。    ◇ 接触线圈KM，Q3.0。    用梯形图和语句表编写的控制程序如图4-3 (a)、图4-3 (b)所示。

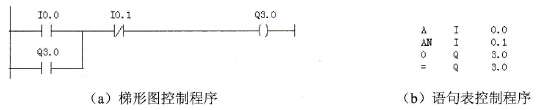

    图4-3    触点、输出指令编程
