S7-200 PLC的编程电缆

    S7-200 PLC的专用编程软件为STEP 7-Micro/Win，要想对S7-200 PLC进行编程可以使用西门子工业编程器（简称PG，外形类似笔记本电脑），也可以使用安装有STEP 7-Mi-cro/Win编程软件的个人计算机(简称PC)。编程所产生的用户及系统数据必须下载到S7-200 CPU，才能使PLC按照用户的设计要求进行工作，因此必须通过编程电缆建立S7-200CPU与PG/PC的通信连接。    S7-200 CPU有其专用的低成本RS-232/RS-485编程电缆，称为PC/PPI电缆，用于连接PC机和CPU上的RS-485通信口，可用作STEP 7-Micro/WIN对CPU的编程调试，或与上位机作监控通信。由于该编程电缆不具备光电隔离功能，用户不小心（如带电插拔）就有可能损坏PG/PC的RS-232接口或S7-200 CPU的PPI端口，所以现在已很少使用。    除了普通PC/PPI编程电缆以外，西门子公司还为S7-200 PLC提供了两种智能型PC/PPI编程电缆。    1) RS-232/PPI智能多主站电缆    如图1-20所示为RS-232/PPI智能多主站电缆（订货号6ES7 901-3CB30-0A0），该电缆有8个DIP开关[开关1、2、3可用来设置波特率；开关4备用；开关5用来选择PPI或PPI/自由口模式；开关6选择本地(相当于数据通信设备DCE)或远端(相当于数据终端设备DTE)模式；开关7选择使用10位或11位PPI协议]，用于编程时，将DIP开关5设置为“1”，其他开关设置为“0”，其波特率可自适应。

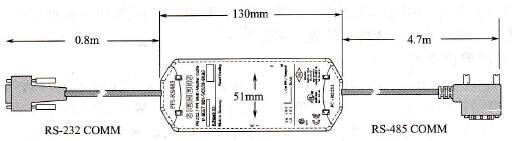

    图1-20    RS-232/PPI智能多主站电缆    2) USB/PPI智能多主站电缆    如图1-21所示为USB/PPI智能多主站电缆（订货号6ES7 901-3DB30-0A0)，主要用于连接计算机的USB通信口与S7-200 CPU/EM277通信口，用于编程或数据通信。

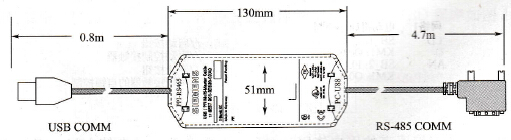

    图1-21    USB/PPI智能多主站电缆    USB/PPI智能多主站电缆是一种即插即用设备，只能工作在STEP 7-Micro/WIN32 V3.2 SP4以上版本下，波特率为自适应（最高可达187.5Kbps）。它只有一种工作模式即PPI模式，无开关设置。    USB/PPI智能多主站电缆和RS-232/PPI智能多主站电缆都带有绿色LED，用来指示PC或网络是否在进行通信。其中：    ·Tx LED用来指示电缆是否在将信息传送给PC；    ·Rx LED用来指示电缆是否在接收PC传来的信息；    ·PPI LED用来指示电缆是否在网络上传输信息。
