C650普通车床继电-接触器控制系统的改造

    1．C650普通车床介绍    (1) C650车床的外形结构如图10-10所示，车床有三种运动形式：一是主轴上的长盘顶尖带着工件的旋转运动，称为主运动：另一种是溜板带着刀架的直线运动，称为进给运动。还有一种是为了提高工效，刀架的快速直线运动，称为辅助运动。
    图10-10    普通车床外形结构图    1、4-带轮2-进给箱3-挂轮架5-主轴变速箱6-床身7-刀架    8-溜板9-尾架10-丝杆11-光杆12-床腿    (2)电力拖动的控制特点    ①主轴电动机M1能降压点动调整、直接起动、正反转和反接制动。主轴由主轴变速箱机械调速、由主轴电动机拖动。    ②为防止刀具和工件的温升过高，采用冷却液冷却，冷却泵由电动机M2拖动。    ③刀架快速移动，由电动机M3拖动。    C650普通车床的继电一接触器控制线路的电气原理如图10-11所示。

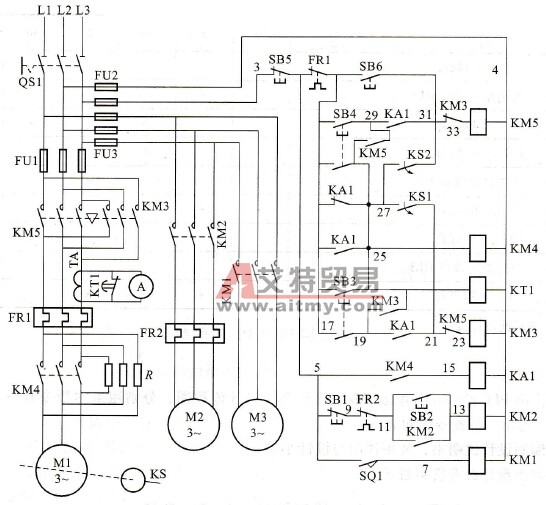

    图10-11    C650车床电气原理图    注：图10-11中的编号是接线号    2．设计任务    根据C650车床电气原理图，设计C650车床电气控制PLC控制系统。    (1)设计PLC的I/O分配表、I/O接线图，设计流程图、梯形图、指令表。    (2)编制设计说明书、使用说明与设计小结。    (3)列出设计参考资料目录。
