PLC定时器指令(TIM、TIMH (15))

来源：艾特贸易2017-06-05

简介普通定时器 TIM 的设定值 SV 在 000.0 至 999.9 之间。在输入 PLC 时小数点不必输入。其编号可以是 TC000 ～ 511 ，每个 TC 编号只能在一个定时器或计数器指定中作为定义符使用。高速定时器

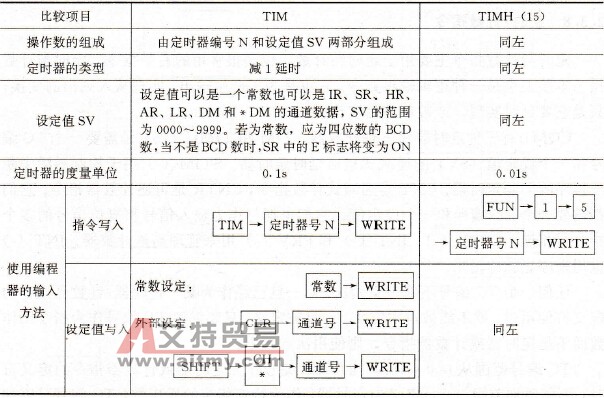

    普通定时器TIM的设定值SV在000.0至999.9之间。在输入PLC时小数点不必输入。其编号可以是TC000～511，每个TC编号只能在一个定时器或计数器指定中作为定义符使用。    高速定时器TIMH (15)与TIM的工作方式相同，但TIMH (15)的设定值SV在00.00至99.99之间，需要使用编号TC000～TC015。因此，如果使用TIMH，在TIM中就不应再使用TC000～TC015。    表2-3为TIM与TIMH (15)指令的比较。    表2-3    TIM与TIMH (15)指令的比较

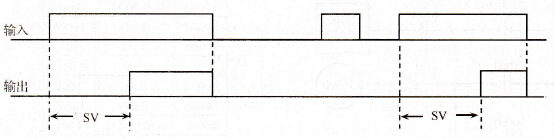

    当扫描时间超过10ms时，使用TC016～TC511定时号的定时器将不能精确计时。如果扫描时间大于10ms，必须使用TC000～TC015并设置DM6629为所使用的定时器号进行中断处理。    定时器的工作时序如图2-35所示。
    图2-35    定时器的工作时序    当定时器的执行条件为ON时，定时器被启动，其设定值以0.1s为单位减1计数：当执行条件为OFF时，它被复位（到设定值）。    注意：当IL (02)的执行条件为OFF时，在联锁程序段中的定时器将复位。电源中断也将使定时器复位。
