S7-300/400 PLC分析OR位的状态实例

来源：艾特贸易2017-06-04

简介如图 4-62 所示， I1.0 和 I1.2 先进行 AND 运算，然后再与 M2.3 进行 OR 运算；如果 I1.0 为高电位 1 ， I1.2 为低电位 0 ，则在进行 OR 运算之前就将 OR 置位。图 4-62 分析 OR 位的程序段 ◇ OS:

如图4-62所示，I1.0和I1.2先进行AND运算，然后再与M2.3进行OR运算；如果I1.0为高电位“1”，I1.2为低电位“0”，则在进行OR运算之前就将OR置位。

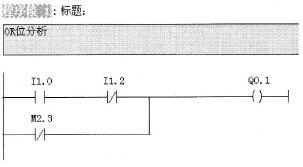

分析OR位的程序段图4-62 分析OR位的程序段 ◇ OS:存储溢出异常位，用于判断上一次的算术计算结果是否溢出；如果结果在允许的正负范围之外，则OS位置位。如果在一个块中要进行多次算术运算，则OS 可以保存第一次的溢出结果直到离开该块，而不受以后运算结果的影响；这是它与OV位的最大区别。
