S7-300/400 PLC的程序块的功能及相关指令

    程序块的功能包括调用块和终止块。FB/SFB、FC/SFC程序块可以通过调用逻辑框进行调用；而组织块(OB)是操作系统与用户程序之间的接口，用于驱动用户程序的执行，直接由操作系统启动，因此不能对其进行调用。    1．通过CALL线圈调用不带参数的FC/SFC程序块    当功能用于管理一个子程序时，由于不涉及到参数的传递问题，即功能不带有参数，因此可以直接用CALL指令进行调用。如图4-54所示，当M1.2为高电位“1”时，实现调用FC1的功能。系统功能的调用与之类似。
    图4-54    CALL指令调用无参FC    2．通过调用逻辑框调用FC/SFC、FB/SFB程序块    通过调用逻辑框调用程序块时，可以对这些程序块进行参数设置。调用逻辑框可以调用有参数或无参数的功能块和功能，不含参数的功能块只能通过调用逻辑框调用，不能用CALL指令调用。    ◇ 通过调用逻辑框调用不含参数的FC：如图4-55所示，与前面介绍的数据传递等    逻辑框类似，该调用逻辑框存在使能输入和输出端，在调用块的时候还可以通过    使能输出进行其他的控制，调用FC1的同时使Q1.0置位。    ◇ 通过调用逻辑框调用含有参数的FC：如图4-56所示，在功能FC2中创建了3个    形式参数，其中no1是IN类型的，n02是OUT类型的、n03是IN OUT类型的    参数。在调用逻辑框中可以对这3个形式参数进行设置，而这正是CALL指令不    具备的功能。    ◇ 通过调用逻辑框调用不含有参数的FB：如图4-57所示。    和调用无参的FC相比，调用无参的FB最大的不同在于要指定该功能块的背景数据块，如本例中功能块FB2的背景数据块是DB2。    ◇ 通过调用逻辑框调用含有参数的FB，如图4-58所示。
    图4-55    逻辑框调用无参的FC

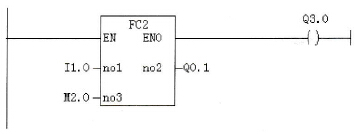

    图4-56    逻辑框调用有参的FC

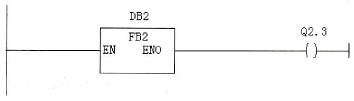

    图4-57    逻辑框调用无参的FB

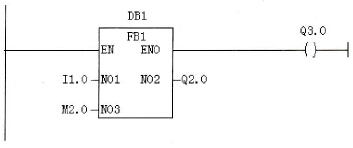

    图4-58    逻辑框调用有参的FB    在功能块FB1中创建了3个形式参数NO1（IN类型）、NO2（OUT类型）、NO3（IN OUT类型），然后在调用逻辑框中分别对其进行设置即可。
