S7-300/400 PLC基于标志位的条件跳转实例

    如图4-66所示，程序段1在I1.0有效时，执行整数的加法运算，然后将Q1.0置位；执行完毕后标志位RLO置位。    程序段2则是将RLO的值保存到标志位BR中，以便后面用BR位来进行控制。    程序段3则是基于标志位的一个条件跳转，当BR位置位时，跳转指令有效，跳转到标号为L1处的程序段执行，而改变原来有序的执行。    通过程序段3的跳转指令，程序段5得以先期执行，当I1.3为高电位“1”时，进行数据的传送，并且将Q1.2置位。    程序段5执行完毕后，整个程序还是顺序执行；接着执行程序段6，它是一个条件跳转，跳转到标号为L2处的程序段继续执行。

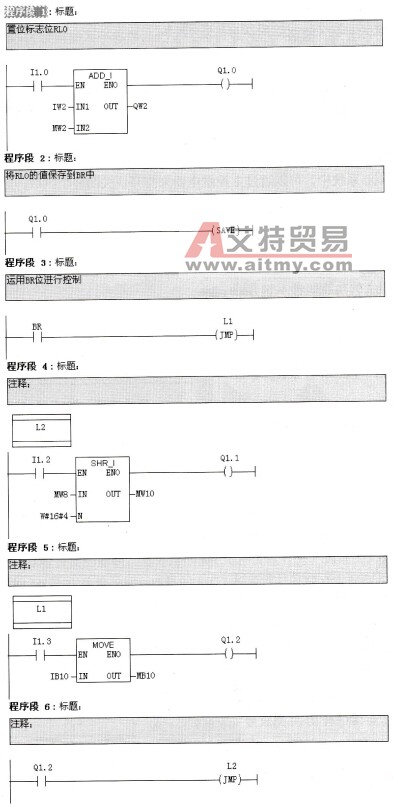

    图4-66    基于标志位的条件跳转
