S7-300/400 PLC分析BR位的状态实例

来源：艾特贸易2017-06-04

简介如图 4-64 所示，在程序段 1 中，当 I1.0 为高电位 1 、 I1.2 为低电位 0 时， Q0.1 置位，即程序段 1 是连通的，因此 RLO 标志位置位。在程序段 2 中，通过 SAVE 指令将 RLO 的值保存在 BR 标志

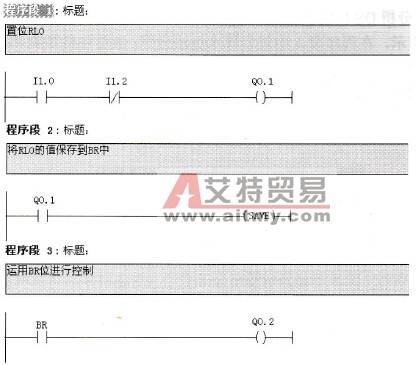

    如图4-64所示，在程序段1中，当I1.0为高电位“1”、I1.2为低电位“0”时，Q0.1置位，即程序段1是连通的，因此RLO标志位置位。    在程序段2中，通过SAVE指令将RLO的值保存在BR标志位中。    在程序段3中，因为在前一个程序段中已经将BR位的值置为“1”，因此BR是导通的，则Q0.2置位。
分析BR位的程序段     图4-64    分析BR位的程序段    条件跳转即是在前面的条件满足后才执行跳转，具体的连接方式如图4-65所示。

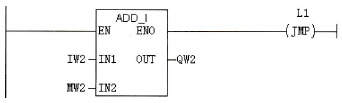

条件跳转指令的运用     图4-65    条件跳转指令的运用    ADD_I指令的使能输入端直接接到左母线上，因此始终有效；在ADD_I指令有效运行后，其使能输出端ENO有效，这样才驱动跳转指令的执行。跳转指令的具体格式和前面介绍的无条件跳转一样，在此不再赘述。
