S7-300/400 PLC分析OS位的状态实例

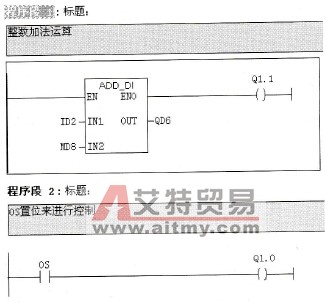

    如图4-63所示，在程序段1中进行算术加法运算，ID2中的数据和MD8中的数据进行相加，结果输出到QD6中。如果相加得到的结果没有溢出，则结果完全正确地输出到QD6中，并且ENO输出高电位“1”；这时OS标志位处于低电位状态，Q1.0复位。如果相加结果有溢出，则ENO输出低电位“0”，并且OS标志位置位，即程序段2接通，则Q1.0置位。
    图4-63    分析OS位的程序段    ◇ OV：溢出异常位。功能和OS差不多，都是根据上一次的算术运算情况来决定是    否置位。如果前一次的算术运算有溢出，则OV标志位置位。与OS标志位最大    的区别在于它不能保持置位的状态，要受每一次运算情况的影响。    ◇ CC0/CC1：条件代码标志位。根据二者的组合可以提供比较功能、算术功能、移    位等功能的状态。例如算术运算对CC0/CC1的影响，当计算结果为负时，CC1    为“0”，CC0为“1”；当计算结果为零时，CC1为“0”，CC0为“0”；当计    算结果为正时，CC1为“1”，CC0为“0”。    ◇ BR：二进制结果标志位，通常用于表示逻辑字的结果，即通过SAVE指令将RLO    的值存储在其中。另外，在编辑功能或功能块时，如果没有将RLO中的值保存在    BR中，则功能块的使能输出端ENO将没有信号输出。
