三菱SL-FX2N PLC指示灯的作用

    该PLC的指示灯共有三处，分别位于左上角和上／下两排，如图1-14所示。其中上排指示灯中某一个亮，表示输入端口X或高速计数端口(H0、H1)接到GND，即相应位输入为0。下排指示灯中某一个亮，表不对应的输出继电器吸合。使输出点Y与公共端COM接通。左上角的三个指示灯为工作状态指示灯，由上而下分别是电源指示灯、运行指示灯和出错指示灯。给PLC上电后，电源指示灯会亮；运行指示灯在闪烁，说明PLC在运行状态；若内部程序有错误，则出错指示灯会亮。

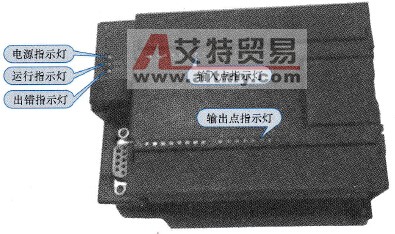

    图1-14    PLC的指示灯
