PLC的模拟量输入接口简介

    模拟量输入接口的作用是把现场连续变化的模拟量标准信号转换成适合可编程控制器内部处理的二进制数字信号。模拟量输入接口接收标准模拟电压或电流信号均可。标准信号是指符合国际标准的通用交互用电压电流信号值，如4～20mA的直流电流信号，0～10V的直流电压信号等。图1-10所示为模拟量输入接口内部电路框图。模拟量信号输入后一般经运算放大器放大后进行A/D转换，再经光电耦合后为可编程控制器提供一定位数的数字量信号。

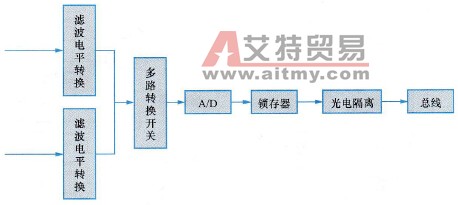

    图1-10    模拟量输入接口内部电路框图
