PLC的开关量输出接口简介

    开关量输出接口的作用是把可编程控制器内部的标准信号转换成现场执行机构所需要的开关量信号。开关量输出接口内部参考电路如图1-9所示。

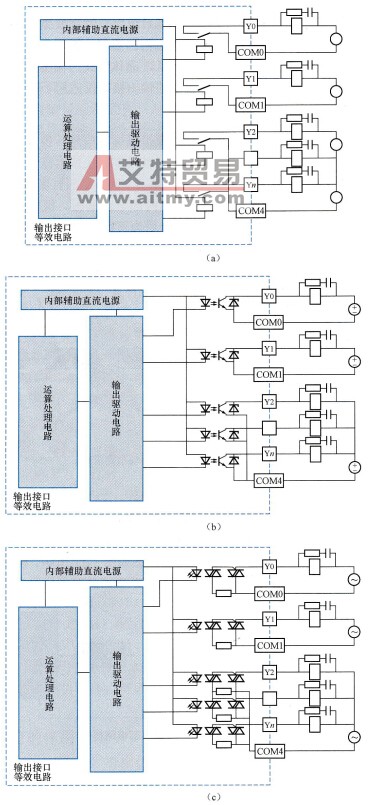

    图1-9    开关量输出接口    (a)继电器输出型；(b)晶体管输出型；(c)晶闸管输出型    从图中看出，各类输出接口中也都具有光电耦合电路。特别要指出的是，输出接口本身都不带电源。因此在考虑外驱动电源时，还需考虑输出器件的类型。继电器式的输出接口可用于交流及直流两种电源，但接通、断开的频率低，晶体管式的输出接口有较高的接通、断开频率，但只适用于直流驱动的场合，晶闸管型的输出接口仅适用于交流驱动场合。
