PLC的开关量输入接口简介

    开关量输入接口的作用是把现场的开关量信号变成可编程控制器内部处理的标准信号。开关量输入接口按可接收的外部信号电源的类型不同，分为直流输入（开关输入）单元和交流输入单元，如图1-8所示。    输入接口中都有滤波电路及耦合隔离电路。滤波有抗干扰的作用，耦合有抗干扰及产生标准信号的作用。图1-8中，输入接口的电源部分都画在了输入口外（虚线框外），这是分体式输入口的画法，在一般单元式可编程控制器中输入口都使用可编程控制器本身的直流电源供电，不再需要外接电源。

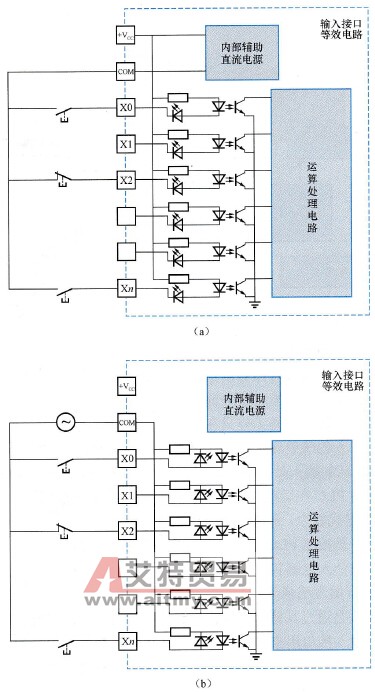

    图1-8    开关量输入接口    (a)直流输入单元；(b)交流输入单元
