STEP7编程设备与PLC设备的连接

    不管是程序的下载上传、程序的在线调试，还是后面具体运用PLC控制设备完成控制任务，首先都需要建立起编程设备和PLC设备的正确连接。    编程设备与PLC设备是通过集成在PLC CPU中的MPI网络接口或者单独的MPI网络接口进行连接的。    一台编程设备可以与一台PLC建立连接，简称“1对1”连接，可以直接用串行通信数据线将二者连接起来；同样，一台编程设备中的程序也可供多台PLC设备使用，这时就需要建立“1对N”的连接，可以参照前面学习的PROFIBUS DP总线的原理，将编程设备视为PLC总线上的从站点，进而建立起正确的连接。    “1对1”的连接方式如图6-58 (a)所示，直接用数据传输线连接到PLC CPU接口和编程设备接口上，实行串行格式的传输；而“1对N”的连接方式如图6-58 (b)所示。

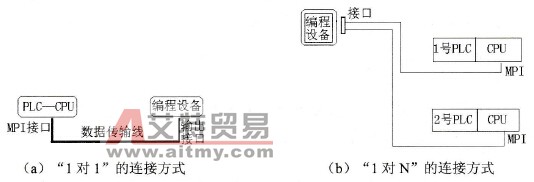

    图6-58   编程设备与PLC设备的连接
