S7-300/400 PLC的MPI子网络的组建技术方法

    如图7-16所示是不使用网络中继器组建的一个MPI网络，各个设备直接连接到网络的电缆中，并且每个节点都有自己的编号。这种不使用中继器形成的网络称为一个子网，两个或多个子网通过网间连接器，再加上其他设备就可以组成复杂的网络。每一个子网中最多可以拥有32个节点，并且每个节点必须拥有不同的节点编号。

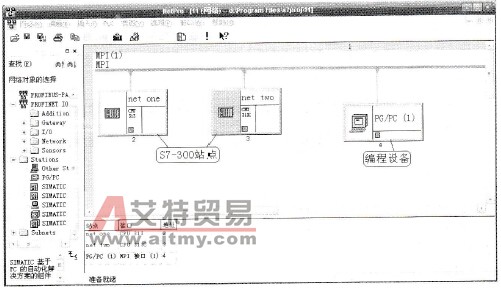

    图7-16    MPI子网    上述这种组建方式固有其简便、快捷的特点，但其弊端显而易见。例如，在复杂网络中不能直接通过子网中节点的编号实现各个节点的查询，因为每一个子网中的节点编号有可能是相同的。这时就需要加上子网号一起来给节点编号，同一个子网中的节点必须具有相同的子网号。这种复合定义节点编号的方式可以通过微机原理中的存储地址定义方式来理解，子网号相当于段基地址，子网内的编号相当于段内偏移地址，通过段基地址和段内偏移地址一起来实现对节点的精确定位。    在图7-16所示的MPI子网中，net one站点的MPI地址为2，net two站点的MPI地址为3，编程设备PG/PC的MPI地址为4；在一个子网中，各个节点设备直接连接到MPI网络电缆上，并且各个节点的编号不相同。    在STEP7编程软件中，用户可以创建MPI网络。具体步骤如下：    (1)在SIMATIC Manager中创建一个项目。    (2)选中创建的项目，在“插入”菜单中选择相应的命令，在该项目中插入两个或多个S7-300站点。    (3)如第6章介绍的硬件配置方法，依次选中每个站点，打开硬件配置窗口，从中进行相应设置（在机架上至少需要配置CPU信息）；然后右击，在弹出的快捷菜单中选择“属性”命令，打开CPU的对象属性窗口，在网络的位置继续单击“属性”，可以选择站点连接的子网类型，同时还可以修改、设置网络传输的速度等信息。    (4)在SIMATIC Manager窗口中选中项目名称，在右侧窗格中打开子网，则显示出网络的连接信息；本例中直接打开子网窗口，可以看见两个S7-300站点连接在网络的电缆上。在打开的网络窗口中，用户可以配置其他的节点，比如编程设备( PG/PC)等，直接在左侧窗格中将需要的设备拖放到网络的位置，然后设置设备的接口即可。    上述操作步骤的具体实现如图7-17所示。

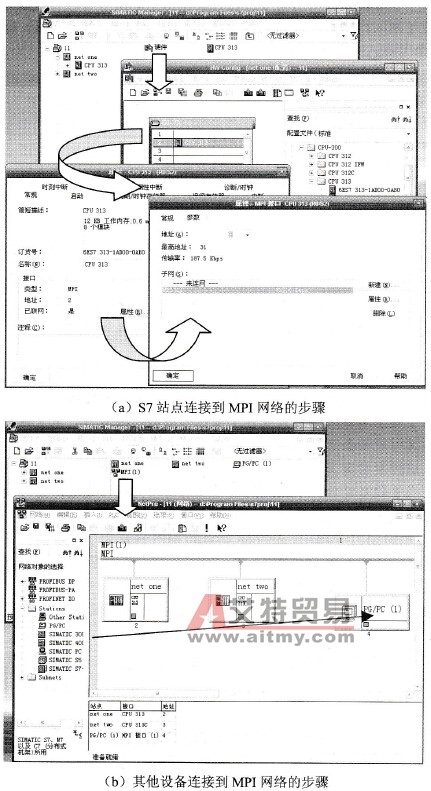

    图7-17    创建MPI子网的步骤    从以上创建MPI网络的过程可以发现，创建MPI网络十分简便、快捷，也正因为如此，MPI网络在PLC控制系统中得到了广泛的运用。    S7-300/400的CPU中都集成了MPI通信协议，用户可以根据需要快速、便捷地组成网络，实现协调统一的控制。
