FX2N系列PLC四通道铂电阻温度测量模块FX2N-4AD-PT

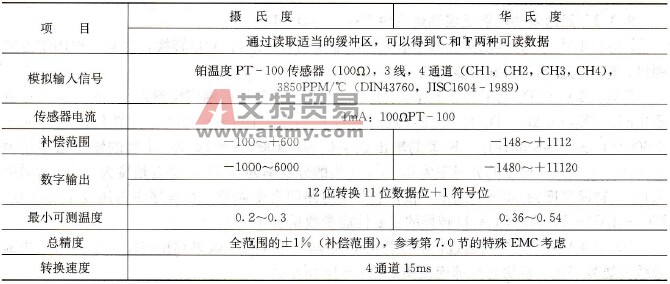

    FX2N-4AD-PT可以连接四通道铂电阻温度测量传感器输入，并进行A/D转换，这是一种温度测量、输入与显示的特殊功能模块。    FX2N- 4AD - PT供三线式铂电阻PT - 100用，有4个12位通道，驱动电流为1mA（恒流方式），分辨率为0. 2～0.3℃，综合精度为1%（相对于最大值）。它里面有温度变送器和模拟量输入电路，对传感器的非线性进行了校正。温度可以用摄氏或华氏表示，额定温度范围为-100～+600℃，输出数字量为-1000～+6000，转换速度为15ms/通道，模拟和数字电路间有光隔离，在程序中占用8个I/O点。该模块的性能指标见表9-10。    表9-10    FX2N-4AD-PT性能指标

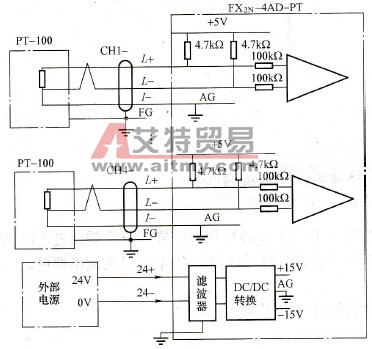

    FX2N- 4AD - PT模块通过扩展电缆与PLC基本单元或扩展单元相连接，通过PLC内部总线传送数字量。模块与外部的连接如图9 - 14所示。
    图9-14    模拟量输出与外部的连接    FX2N- 4AD - PT模块的A/D转换输出特性如图9 -15所示，4通道的输出特性相同。模块A/D转换为12位带符号数，实际转换精度以1℃(或1℉)为单位。但是，通过模块内部的数据转换，PLC可以读取的数据是以0.1℃（或0.1℉）为单位。因此，图中的输出数字量是指PLC可以读取的值。    FX2N- 4AD - PT模块的使用、编程与控制方法与模拟量输入（A/D转换）模块十分类似，同样只需要通过PLC的TO指令(FNC79)进行A/D转换的控制，FROM指令(FNC78)进行数字量的读入即可。

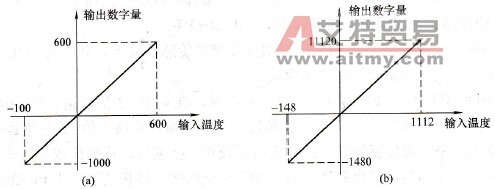

    图9-15    FX2N-4AD-PT模块的A/D转换输出特性    (a)摄氏输入(℃)；(b)华氏输入(℉)
