工业以太网子网络的组成

    经过前面的介绍，我们了解到一般设备连接到以太网中需要通信处理器作为接口。在S7-300/400 PLC中，某些类型的CPU中集成有以太网的接口，如CPU 315-2 PN/DP，利用这些CPU可以直接连接到工业以太网中，    下面艾特贸易网以带有集成接口的CPU为例，说明如何组建工业以太网子网络。在SIMATICManager窗口中新建一个项目，在项目中分别插入一个S7-300站点和以太网子网络；然后对S7-300站点进行硬件配置，选择CPU 315-2 PN/DP插入到机架中；在配置CPU时，系统会自动打开以太网的设置窗口，如图7-4所示；从中选择连接到“Ethernet (1)”即可。此外，在该窗口中还可以看到IP地址、子网掩码以及网关等信息。

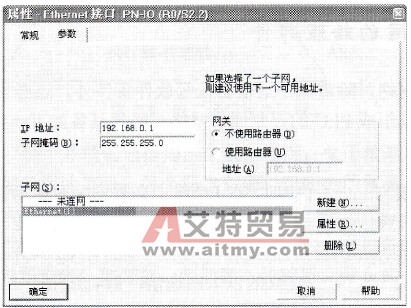

    图7-4    以太网设置窗口    按照图7-4所示进行相应设置后，单击“确定”按钮，保存并退出硬件配置窗口。在SIMATIC Manager窗口中打开以太网子网络，得到如图7-5所示的子网络组态。    以太网一般用于企业的管理层与车间层的通信，前面已经将车间层的PLC站点连接到以太网中，下面将把PG/PC等设备连接到以太网中。    在NetPro窗口右边窗格中选中PG/PC并双击，出现PG/PC的图标。双击该图标，打开“属性-PG/PC”窗口。在该窗口中有3个选项卡，在“接口”选项卡中可以设置PG/PC连接到以太网中的接口信息。选择“接口”选项卡，如图7-6所示，单击“新建”按钮，弹出“新建接口一类型选择”窗口，在“类型”列表框中选择“工业Ethernet”选项，单击“确定”按钮；返回“属性-PG/PC”窗口，选择PG/PC连接到以太网中，然后单击“确定”按钮，即可完成PG/PC设备连接到以太网中。最终组建的以太网络如图7-7所示。

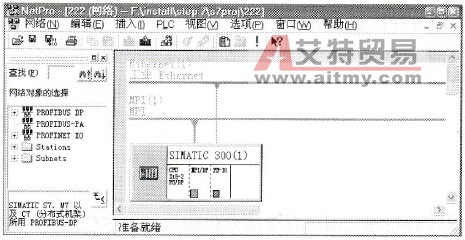

    图7-5    以太网子网络组建

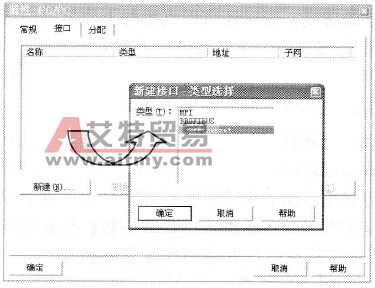

    图7-6    其他设备连接到以太网的设置窗口

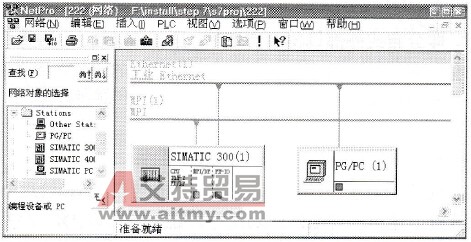

    图7-7    多个节点组建的以太网子网络
