FX2N系列PLC的模拟量输入/输出一体化模块FX0N-3A

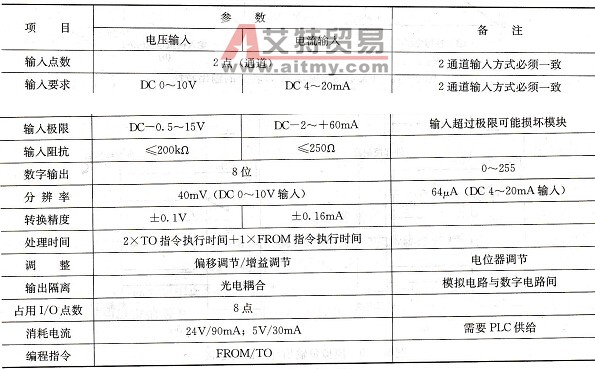

    FX0N-3A是8位模拟量输入／输出模块，有两个模拟量输入通道，一个模拟量输出通道，可以实现2通道外部输入的模拟量（模拟电压或电流）的A/D转换与1通道D/A转换，是一种A/D、D/A转换一体模块。输入为DC 0～10V和4～20mA，输出为DC 0～10V、0～5V和4～20mA。模拟电路和数字电路间有光电隔离，占用8个I/O点。    FX0N-3A模块的A/D转换的主要性能参数见表9-8。FX0N-3A模块的D/A转换的主要性能参数见表9-9。    表9-8    FX0N-3A模块的A/D转换的主要性能参数

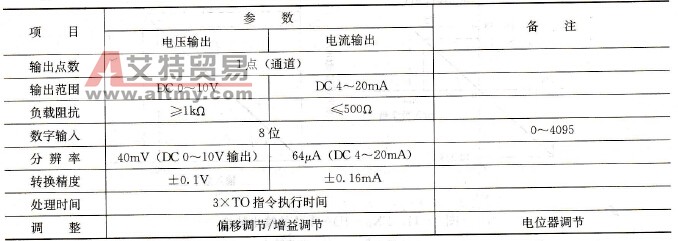

    表9-9    FX0N-3AD模块的D/A转换的主要性能参数
    FX0N- 3A模块通过扩展电线与PLC基本单元或扩展单元相连接，通过PLC内部总线传送数字量。其中，A/D转换输入的连接同FX2N-2AD模块（如图9-2所示），D/A转换输出的连接同FX2N- 2DA模块（如图9-8所示）。    FX0N-3A模块的A/D转换的输出特性如图9-12所示，D/A转换输出特性如图9 -13所示。

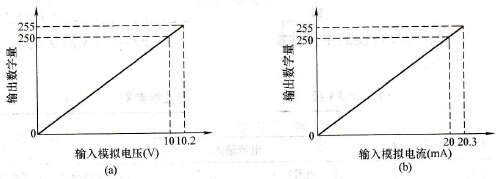

    图9-12    FX0N-3A模块A/D转换的输出特性    (a)电压输入；(b)电流输入

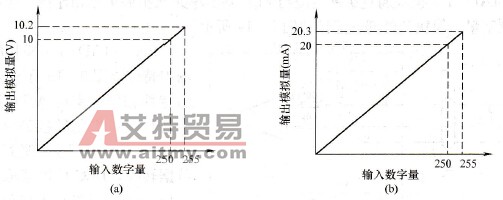

    图9-13    FX0N- 3A模块D/A转换的输出特性    (a)电压输出；(b)电流输出    FX0N- 3A模块的使用与编程与前述的A/D、D/A转换模块一样，只需要通过PLC的TO指令(FNC79)、FROM指令(FNC78)进行控制信号的写入与数字量的读出即可。
