FX2N系列PLC的四通道D/A转换模块FX2N-4DA

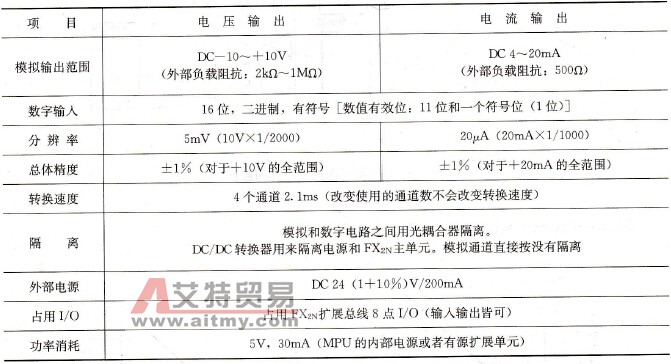

    FX2N-4DA的作用是将PLC内部的数字量转换为外部控制用的模拟量（模拟电压或电流）输出，可以进行转换的通道数为4。    FX2N- 4DA有4个通道为12位，输出量程为DC-10～10V和4～20mA，转换速度为4通道2. 1ms。输出通道接收数字信号并转换成等价的模拟信号，故也称D/A转换器。FX2N-4DA最大分辨率是12位，输入、输出的电压、电流选择通过用户配线完成。FX2N-4DA和FX2N主单元之间通过缓冲存储器交换数据，FX2N- 4DA共有32个缓冲寄存器（每个是16位）。FX2N- 4DA专用FX2N扩展总线8个点，这8个点可以分配成输入或输出。FX2N-4DA中瞬时值和设定值等数据的读出和写入可用FROM/TO指令。FX2N- 4DA性能指标见表9-7。    表9-7    FX2N-4DA性能指标
    FX2N-4DA模块通过扩展电缆与PLC基本单元或扩展单元相连接，通过PLC内部总线传送数字量，模块需要外加DC 24V电源。模拟量输出与外部的连接如图9- 10所示，FX2N- 4DA模块的输出特性如图9- 11所示。    模块的最大D/A转换位为16位，但实际有效的位数为12位，且首位（第12位）为符号位，因此，对应的最大数字量仍然为2047。同样，为了计算方便，在电压输出时，通常将最大模拟量输出DC 10V时所对应的数字量设定为2000,电流输出时，通常将最大模拟量输出20mA时所对应的数字量设定为1000。    FX2N-4DA模块的使用与编程与FX2N-4DA相似，同样只需要通过PLC的TO指令(FNC79)进行转换控制，FROM指令(FNC78)进行结果数字量的读入即可。

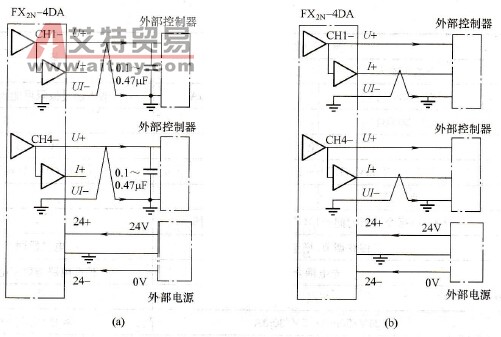

    图9-10    模拟量输出与外部的连接    (a)电压输出；(b)电流输出

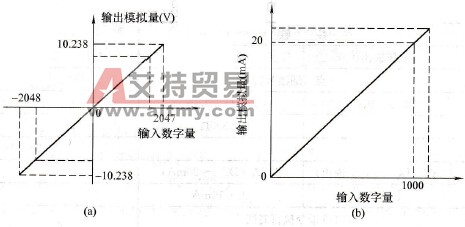

    图9-11    FX2N-4DA模块的输出特性    (a)电压输出；(b)电流输出
