PLC通信方式以传输数据的过程划分

    PLC通信就是要实现两个或者多个设备之间的数据传输，然而数据传输存在一些差异，可能两个设备之间可以互相传递数据，也有可能只有一方可以发送数据，另一方只能接收数据……基于此，我们将PLC的通信分成单工通信、半双工通信和全双工通信。    单工通信的原理如图7-1 (a)所示，只能是甲设备发送数据，乙设备接收数据，而不能实现乙的数据传送到甲中。    半双工通信的原理如图7-1 (b)所示。与单工通信相比，半双工通信能够实现两个设备数据的互换，但是由于两个方向的数据传送使用同一根电缆，在具体某一时刻只能是其中的一方发出数据，另一方接收数据。对讲机就是采用这个通信原理，在某一具体时刻只能是一个人讲话。    全双工通信的原理如图7-1 (c)所示，同样能够实现两个设备数据的互换，并且采用两条线路分别代表两个传输方向；与半双工相比，全双工极大地提高了速度。日常生活中常用的电话就是采用全双工的通信技术，在具体某一时刻通话双方都能讲话。

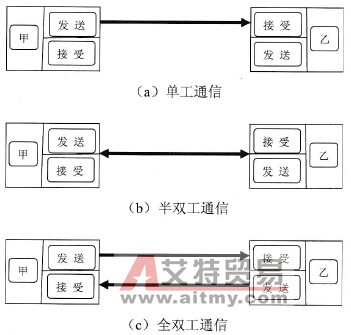

    图7-1    单工、半双工和全双工通信原理
