FX2N系列PLC的二通道D/A转换模块FX2N-2DA

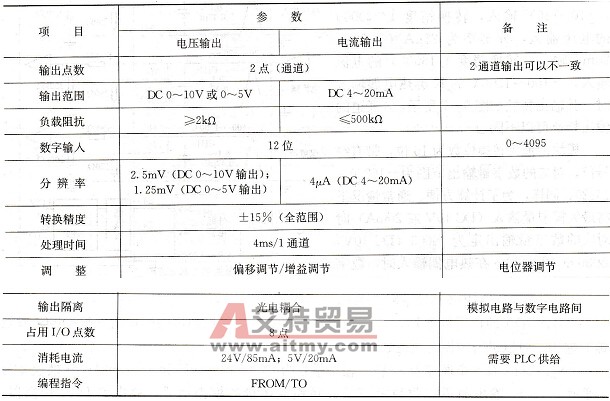

    FX2N-2DA的作用是将PLC内部的数字量转换为外部控制用的模拟量（模拟电压或电流）输出可转换的通道数为2通道。    FX2N-2DA有12位2通道，输出量程为DC 0～10V、0～5V和4～20mA，转换速度为4ms／通道，模拟和数字电路间有光耦隔离，在程序中占用8个I/O点。FX2N- 2DA主要性能参数见表9-6。    表9-6    FX2N-2DA主要性能参数表
    FX2N- DA模块通过扩展电线与PLC基本单元或扩展单元相连接，通过PLC内部总线传送数字量。模拟量输出与外部的连接如图9-8所示。

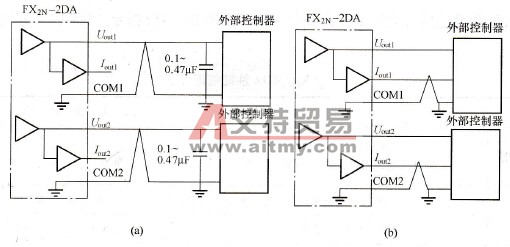

    图9-8    模拟量输出与外部的连接    (a)电压输出；(b)电流输出    FX2N- 2DA模块的输出特性如图9-9所示。

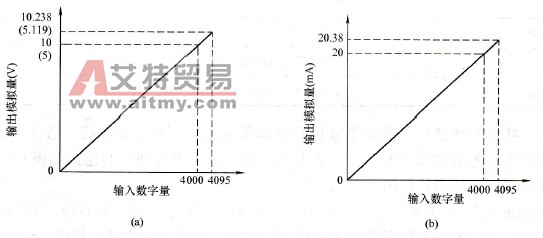

    图9-9    FX2N- 2DA模块的输出特性    (a)电压输出；(b)电流输出    模块的最大D/A转换位为12位，可以进行转换的最大数字量为4095。但为了计算方便，通常情况下将最大模拟量输出(DC 10V／5V或20mA)所对应的数字量设定为4000。    FX2N-2DA模块的使用与编程非常方便，只需要通过PLC的TO指令(FNC79)进行转换的控制与数字量的输出即可。
