FX2N系列PLC的八通道A/D转换模块FX2N-8AD

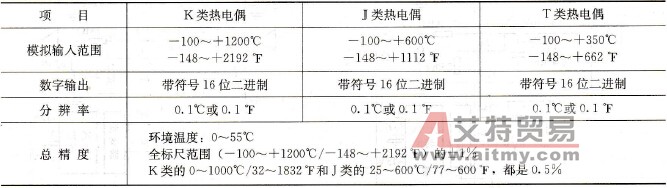

    FX2N - 8AD的作用与FX2N-4AD相类似，可以将外部输人的8点（通道）模拟量（模拟电压或电流）转换为PLC内部处理需要的数字量。同时，FX2N- 8AD还可以连接热电偶输入信号，作为温度测量用模块。    FX2N- 8AD提供8个16位（包括符号位）的模拟量输入通道，输人为Dc-10~+10V和-20～+20mA电流或电压，或K、J和T型热电偶，输出为有符号16进制数，满量程的总体精度为±0. 5%。只有电压电流输入时的转换速度为0.5ms/通道，其他通道有热电偶输入时为Ims/通道，热电偶输入通道为40ms/通道。模拟和数字电路间有光耦隔离，占用8个I/O点。其热电偶输入规格和性能参数见表9-4、表9-5。    表9-4    FX2N-8AD热电偶输入规格

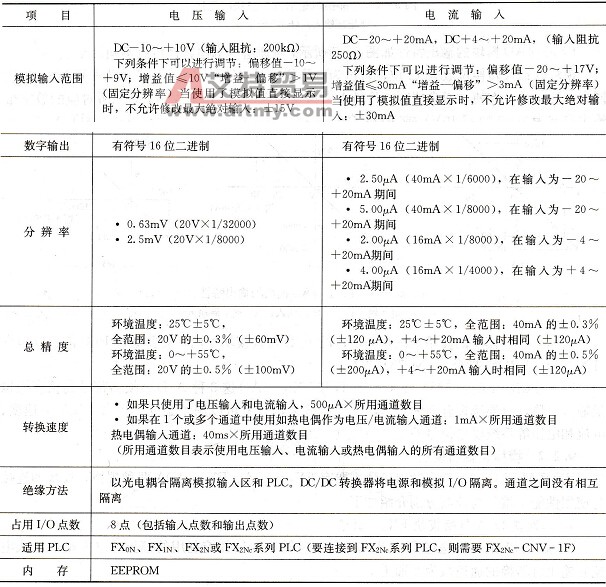

    表9-5    FX2N-8AD性能指标

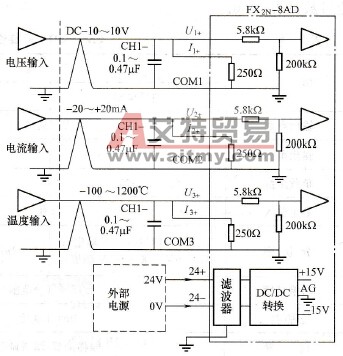

    FX2N-8AD模块通过扩展电缆与PLC基本单元或扩展单元相连接，通过PLC内部总线传送数字量，并视需要确定外部是否提供DC24V电源。模块外部连接图如图9-6所示。

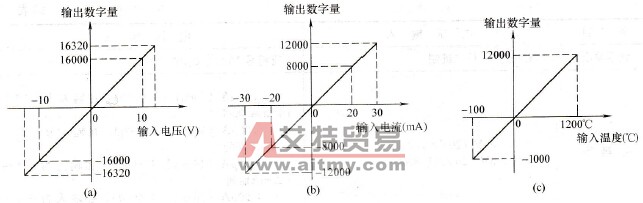

    图9-6    FX2N-8AD模块外部连接图    FX2N-8AD模块在分辨率为0.63mV（-10～10V输入，转换精度1／32000）的电压输入，分辨率为25μA(-20～20mA输入，转换精度1／16000)的电流输入，-100~1200℃的K类热电偶输入时，其输出特性如图9-7所示，8通道的输出特性可以不同。    模块的最大转换位数为16位，带有符号位，对应的数字量输出范围为-16320～16320。同样，为了计算方便。通常情况下将最大模拟量输入(DC 10V或20mA)时对应的数字量输出定为16000 (DC 10V)或8000 (20mA)；在热电偶输入时，数字量输出定为12000 (1200℃)。
    图9-7    FX2N-8AD模块的输出特性    (a)电压输入；(b)电流输入；(c)热电偶输入    FX2N-8AD模块的使用与编程与前述的A/D转换模块相同，需要通过PLC的TO指令(FNC79)、FROM指令(FNC78)进行。    以上介绍的FX2N-2AD、FX2N-4AD和FX2N-8AD这3种A/D转换器都是高精度模拟量输入模块，只要选择合适的传感器及前置放大器，就可以用于温度、压力、流量、速度、电流和电压等系统模拟信号的监视与控制。
