FX2N系列PLC温度调节模块FX2N-2LC

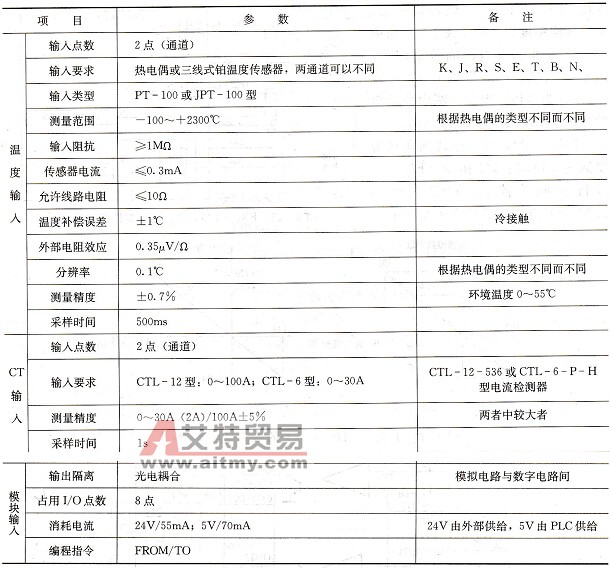

    FX2N-2LC可以实现2通道温度的自动调节功能。模块带有2通道温度测量输入端、2通道加热电流测量输入端，内部采用PID调节器，并通过2点集电极开路晶体管输出端，进行加热器的开／关控制，这是一种用于温度自动调节的特殊功能模块。    FX2N-2LC模块通过扩展电缆与PLC基本单元或扩展单元相连接，PLC通过FROM/TO指令与内部总线连接，可以与模块进行数字量与控制指令的传送。    温度调节的原理简述如下：    在FX2N-2LC模块内部，2通道温度测量模拟量信号由输入端CH1～CH2输入，并通过PLC的通道选择命令选择指定的通道进行A/D转换，转换结果为1 2位数字量，A/D转换器输出与模块的CPU数据总线间采用了光电隔离措施。    在模块内部，A/D转换器转换完成的数字量与要求的温度（缓冲存储器参数设定）相比较，通常情况下（可以通过多数参数设定改变）如果温度小于设定值，控制加热器进行加热(输出OFF)；达设定的温度后，输出ON，关闭加热器进行冷却。    PLC可以通过FROM指令读取CPU缓冲存储器中的数据，或者通过TO指令，将数据或控制指令写入模块的缓冲存储器中。可以检查出断线故障。可以使用多种热电偶和热电阻，有冷端温度补偿、分辨率为0.1℃，控制周期为500ms。模拟和数字电路间有光电隔离，在程序中占用8个I/O点。模块的主要输入性能参数见表9-12。    表9-12   FX2N-2LC模块的主要输入性能参数

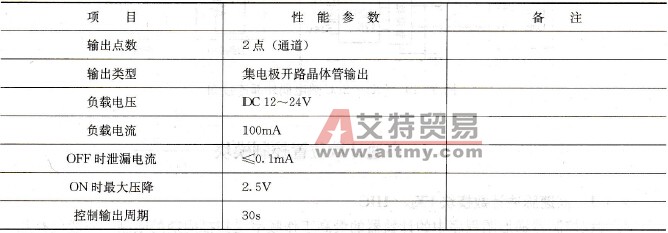

    FX2N-2LC模块的主要输出性能参数见表9-13。    表9 -13    FX2N-2LC模块的主要输出性能参数
    FX2N- 2LC模块通过扩展电缆与PLC基本单元或扩展单元相连接，通过PLC内部总线传送数字量。模块与外部传感器、DC 24V电源间的连接要求根据选用的温度传感器的不同而不同，如图9-18、图9-19所示。    FX2N- 2LC模块的控制只需要通过PLC的TO指令(FNC79)进行转换的控制，FROM指令CFNC78)进行数字量的读入即可。
    图9-18    FX2N- 2LC铂电阻外部连接图

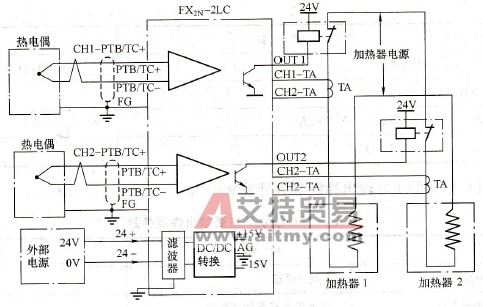

    图9-19    FX2N-2LC热电偶外部连接图
