FX2N系列PLC的四通道A/D转换模块FX2N- 4AD

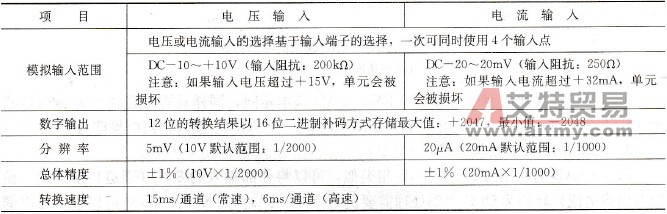

    FX2N- 4AD的作用与FX2N- 2AD相似，它可将外部输入的4点（通道）模拟量（模拟电压或电流）转换为PI)C内部处理需要的数字量。但FX2N4AD的模拟量输入可以是双极性的，转换结果为12位带符号的数字量。    FX2N- 4AD有4个12位模拟量输入通道，输入量程为DC-10V～+10V和-20～20mA，转换速度为15ms/通道或6ms/通道（高速）。其主要性能参数见表9-3。    表9-3    FX2N- 4AD性能指标
    FX2N- 4AD模块通过扩展电缆与PLC基本单元或扩展单元相连接，通过PLC内部总线传送数字量，并且需要外部提供DC 24V电源输入。外部模拟量输入以及电源与模块间的连接如图9-4所示。

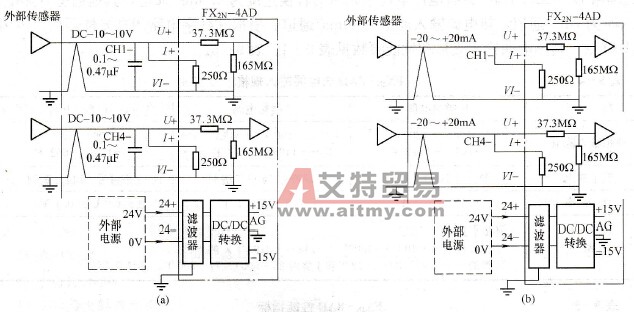

    图9-4    外部模拟量输入与模块的连接    (a)电压输入；(b)电流输入    FX2N- 4AD模块的输出特性如图9-5所示，4通道的输出特性可以不同。    模块的最大转换位数为12位，首位为符号位，对应的数字量输出范围为-2048～2047。同样，为了计算方便，通常情况下将最大模拟量输入(DC 10V或20mA)所对应的数字量输出设定为2000 (DC 10V)或1000 (20mA)。

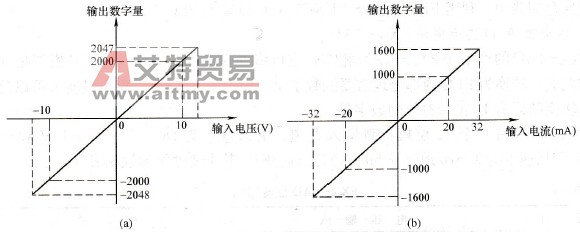

    图9-5    FX2N- 4AD模块的输出特性    (a)电压输入；(b)电流输入    FX2N-4AD模块的使用与编程与FX2N-2AD基本相同，同样只需要通过PLC的TO指令(FNC79)写入转换控制指令，利用FROM指令(FNC78)读入转换结果即可。
