FX2N系列PLC四通道热电偶温度测量模块FX2N-4AD-TC

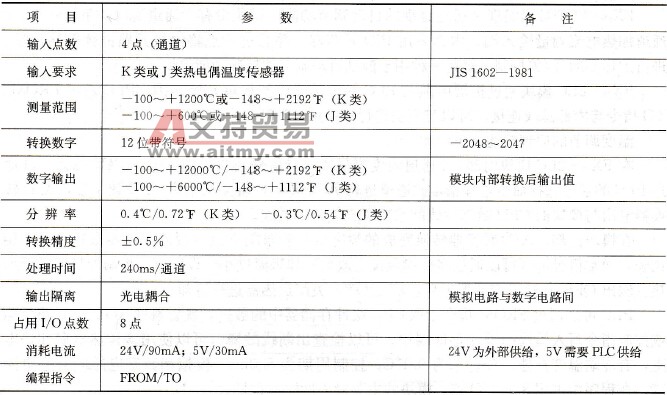

    FX2N-4AD-TC可以实现四通道热电偶温度测量并进行A/D转换，也是一种用于温度测量、输入与显示的特殊功能模块。    FX2N-4AD-TC与FX2N-4AD-PT的区别仅在于使用的温度检测元件不同，其工作原理相同。FX2N-4AD-TC有12位4通道，与K型（-100～+1200℃）和J型(-100～+600℃)热电偶配套使用，K型的输出数字量为-1000～+12000，J型的输出数字量为-1000～+6000。K型的分辨率为0.4℃，J型的分辨率为0.3℃。综合精度为0.5%满刻度±1℃，转换速度为240ms/通道，模拟和数字电路间有光隔离，在程序中占用8个I/O点。FX2N-4AD-TC模块的A/D转换的主要性能参数见表9- 11。    FX2N-4AD-TC模块通过扩展电缆与PLC基本单元或扩展单元相连接，通过PLC内部总线传送数字量。模块与外部连接图如图9-16所示。    表9-11    FX2N-4AD-TC模块的A/D转换的主要性能参数
    FX2N-4AD-TC模块的A/D转换输出特性如图9-17所示，四通道的输出特性相同。模块A/D转换为12位带符号数，实际转换精度以1℃（或1下）为单位；但通过模块内部的数据转换，PLC可以读取的数据以0.1℃(或0.1℉)为单位。因此，图中的输出数字量是指PLC可以读取的值。

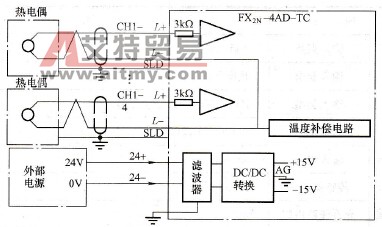

    图9-16    FX2N-4AD-TC模块与外部连接图
    图9-17   FX2N-4AD-TC模块的A/D转换输出特性    (a)摄氏输入(℃)；(b)华氏输入(℉)    FX2N-4AD-TC模块同样只需要通过PLC的TO指令(FNC79)进行转换的控制，FROM指令(FNC78)进行数字量的读入即可。
