FX2N系列PLC的二通道A/D转换模块FX2N- 2AD

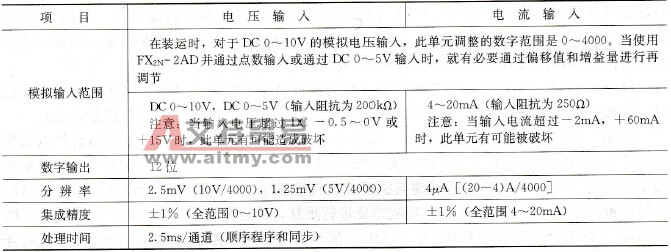

    FX2N- 2AD可以将外部输入的两通道模拟量（模拟电压或电流）转换为PLC内部处理需要的数字量。    FX2N- 2AD有两个12位模拟量输入通道，输入量程为DC 0～10V、0～5V和4～20mA，转换速度为2.5ms/通道。其主要性能指标数见表9-2。    FX2N-2AD模块通过扩展电缆与PLC基本单元或扩展单元相连接，通过PLC内部总线传送数字量。外部模拟量输入与模块间的连接如图9-2所示。    FX2N- 2AD模块的输出特性如图9-3所示，2通道的输出特性相同。    表9-2    FX2N - 2AD性能指标

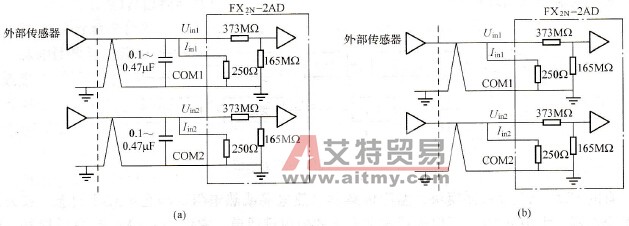

    图9-2    外部模拟量输入与模块的连接    (a)电压输入；(b)电流输入

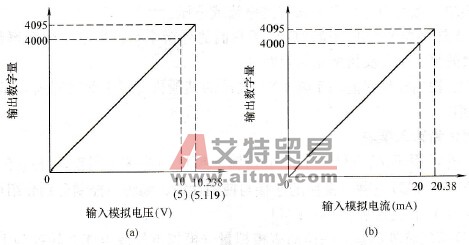

    图9-3    FX2N- 2AD模块的输出特性    (a)电压输入；(b)电流输入    模块的转换位数为12位，对应的最大数字量输出为4095。但在实际使用时，为了计算方便通常情况下都将最大模拟量输入(DC 10V／5V或20mA)所对应的数字量输出设定4000。    FX2N- 2AD模块的使用与编程非常方便，只需要利用PLC的TO指令(FNC79)，在模块的缓冲存储器中写入A/D转换控制指令，即可启动模块的A/D转换。转换结果存储于模块的缓冲存储器中，利用FROM指令(FNC78)可以读入PLC。
