PLC基带传输与频带传输基本概念

    根据数据传输系统在传输由终端形成的数据信号的过程中，是否改变信号的频谱，是否进行调制，可将数据传输系统分为基带传输和频带传输两种。    1．基带传输    所谓基带是指电信号的基本频带。计算机、PLC及其他数字设备产生的“0”和“1”的电信号脉冲序列就是基带信号。    基带传输是指数据传输系统对信号不做任何调制，直接传输的数据传输方式。在PLC网络中，大多数采用基带传输，对二进制数字信号不进行任何调制，按照它们原有的脉冲形式直接传输。但是若传输距离较远时，则可以考虑采用调制解调器进行频带传输。    为了满足基带传输的实际需要，通常要求把单极性脉冲序列，经过适当的基带编码，以保证传输码型中不含有直流分量，并具有一定的检测错误信号状态的能力。基带传输的传输码型很多，常用的有：曼彻斯特( Manchester)码、差分双相码、密勒码、信号交替反转码( Aml)、三阶高密度双极性码等。    在PLC网络中多采用如图10.3所示的曼彻斯特编码方式。在传输过程中，为了避免当存在多个连续的“0”和“1”时，系统无同步参考的情况，在编码中采用发送“1”时前半周期为低电平，后半周期为高电平，在传输“0”时前半周期为高电平，后半周期为低电平的办法。这样在每个码元的中心位置都存在着电平突变，具有“内含时钟”的性质，即使连续传输多个“0”或“1”时，波形也有跳变，有利于提取定时同步信号。
    图10.3    曼彻斯特码    2．频带传输    频带传输是把信号调制到某一频带上的传输方式，是一种以调制信号进行数据传输的方式。当进行频带传输时，用调制器把二进制信号调制成能在公共电话线上传输的音频信号（模拟信号），再在通信线路上进行传输。信号传输到接收端后，再经过解调器的解调，把音频信号还原为二进制信号。    信号的调制可采用3种方式：调幅、调频和调相。这3种调制方式的信号关系如图10.4所示。

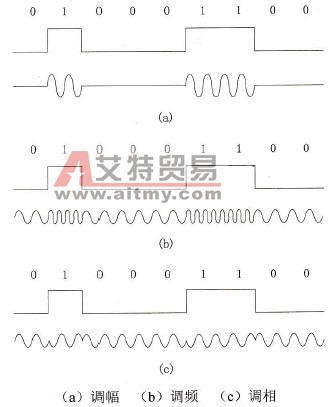

    图10.4    3种调制方式示意图    ·调幅：根据数字信号的变化改变载波信号的幅度。例如，传送“1”时为载波信号，传送“0”时为0，载波信号的频率和相位均未改变。    ·调频：根据数字信号的变化改变载波信号的频率，例如，“1”时频率高，“0”时频率低，载波信号的幅度和相位均未改变。    ·调相：根据数字信号的变化改变载波信号的相位。数字信号从“0”变为“1”时或从“1”变为“0”时，载波信号的相位改变180°，频率和幅度均未改变。    注意：基带传输方式时整个频带范围都用来传输某一数字信号，即单信道，常用于半双工通信。频带传输时，在同一条传输线路上可用频带分割的方法将频带划分为几个信道，同时传输多路信号。例如：传输两种信号，数据发送和传输使用高频信道，各站间的应答响应使用低频道，常用于全双工通信。
