S7-300/400 PLC在花式喷泉系统中的应用

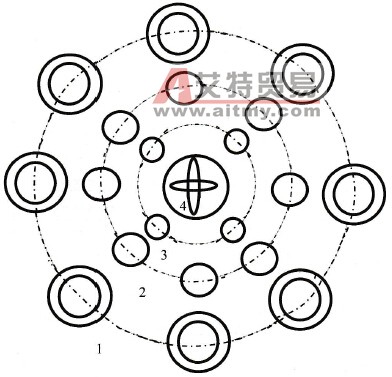

    一、花式喷泉的控制要求    如图9-21所示为花式喷泉外形图，1、2、3、4分别表示不同大小的喷眼，并且均匀分布在圆周上。
    图9-21    花式喷泉外形示意图    此系统主要有以下4点控制要求。    ◇ 用启、停按钮来控制喷泉装置工作。    ◇ 喷泉的工作方式由花样选择开关和单周期／连续周期选择开关决定。    ◇ 花样选择开关用于选择喷泉的喷水花样。现有如下两种喷水花样：    ≯ 花样选择开关在位置1时，按下启动按钮，4号喷头开始喷水；延时3s后，3号喷头喷水；再延时2s后，2号喷头喷水；又延时5s后，1号喷头喷水；20s后，如果工作方式是单周期，则停下来，如果是连续周期工作方式，则继续循环下去。    ≯ 花样选择开关在位置2时，按下启动按钮后，1号喷头开始喷水；延时4s后，2号喷头喷水；再延时3s后，3号喷头喷水；又延时2s后，4号喷头喷水；18s后，如果工作方式是单周期，则停下来，如果是连续周期工作方式，则继续循环下去。    二、流程图与编程    根据花式喷泉系统的工作要求确定输入和输出量，如表9-9所示为此系统的I/O节点分配情况，并画出系统的顺序功能流程图，如图9-22所示。    表9-9    花式喷泉系统的I/O节点分配

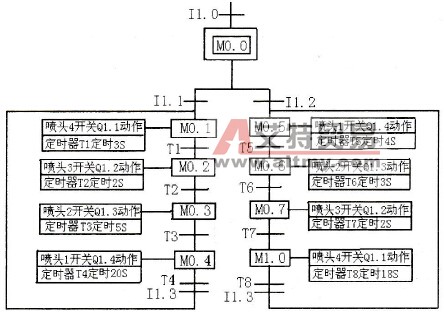

    图9-22    花式喷泉系统顺序功能流程图    根据所画的顺序工作流程图，编制出系统的控制程序，如图9-23所示。

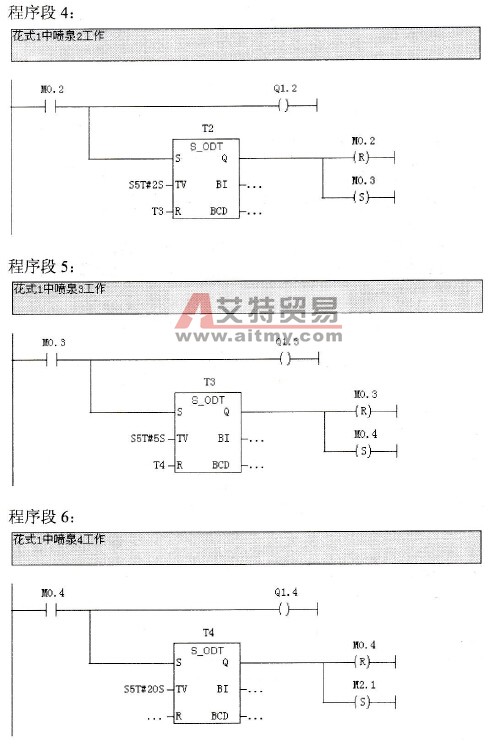

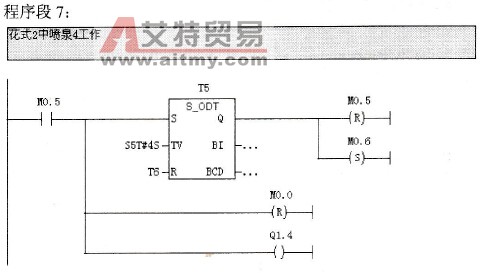

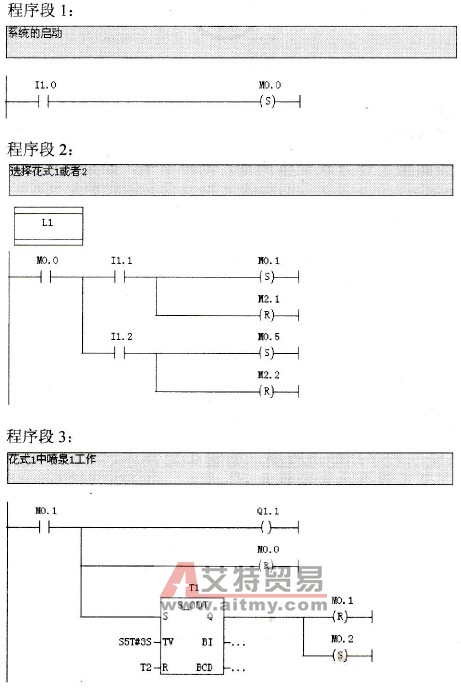

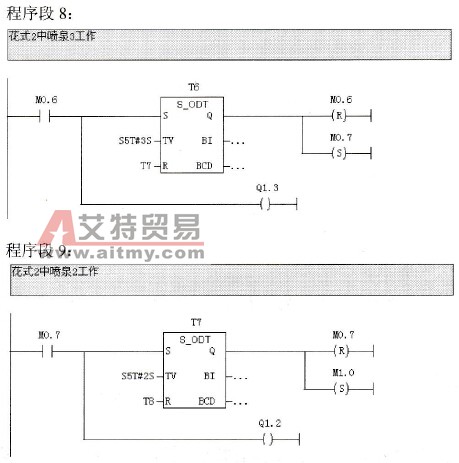

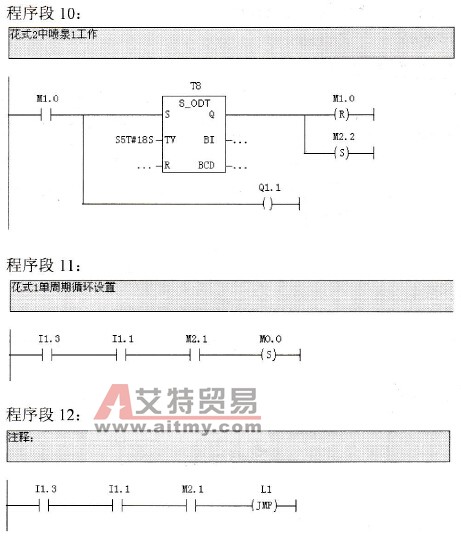

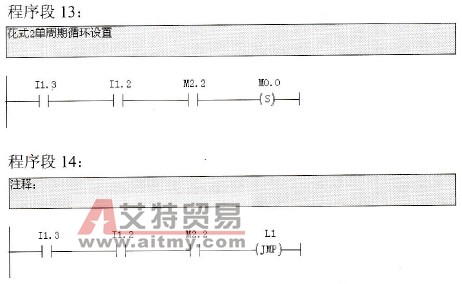

    图9-23    花式喷泉系统的PLC控制程序
