S7-300/400 PLC污水处理系统中的应用

来源:艾特贸易2017-06-04

简介一、污水处理系统的工艺流程 污水处理系统的工艺流程如图 9-17 所示。废水通过厂区污水管道汇集到集水池;在集水池前部管道中安装格栅拦截大颗粒的固体悬浮物;在集水池中设置预

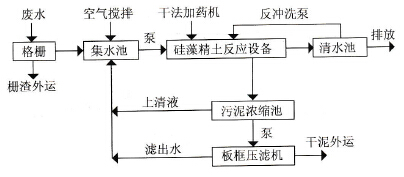

    一、污水处理系统的工艺流程    污水处理系统的工艺流程如图9-17所示。废水通过厂区污水管道汇集到集水池;在集水池前部管道中安装格栅拦截大颗粒的固体悬浮物;在集水池中设置预曝气,以均匀水质并防止悬浮物沉积;同时在集水池中设置液位控制系统,对提升水泵进行自动控制;提升水泵将废水提升至硅藻精土反应设备进行物理和化学处理,经处理后方可排放。
污水处理系统工艺流程

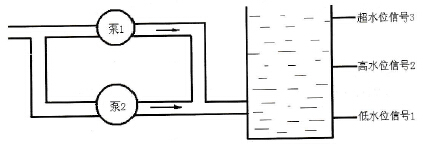

    9-17    污水处理系统工艺流程    二、污水处理系统的PLC控制    现以提升泵为例,重点介绍提升泵的控制。根据水位信号,在高水位时两泵同时启动;低水位时停泵并发出低水位报警;低水位到高水位之间时,一泵启动并与另一泵定期切换运转;超水位时双泵运行并发出超水位报警,如图9-18所示。
提升泵在污水处理系统中的运用

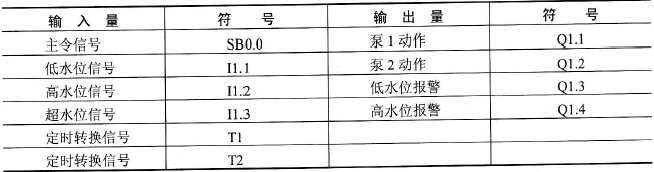

    9-18    提升泵在污水处理系统中的运用    首先根据系统的工作流程,确定被控对象以及控制过程。显然泵1和泵2为主要的控制对象;其控制过程为低水位时发出低水位报警,低水位到高水位之间时一个泵在运行且双泵定期切换,高水位时双泵同时运行,超水位时双泵运行的同时发出超水位报警。    下面列出控制系统中涉及的输入/输出端口与PLC系统地址的对应关系,如表9-8所示。    9-8    输入/输出端口地址分配
输入/输出端口地址分配

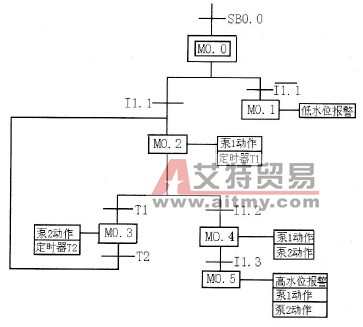

    根据系统的工作流程画出顺序功能流程图,如图9-19所示。
顺序功能流程图

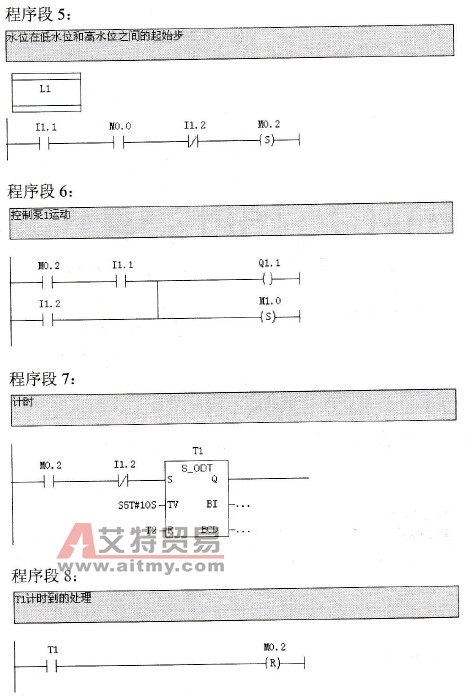

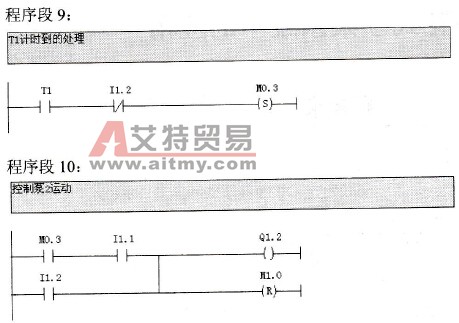

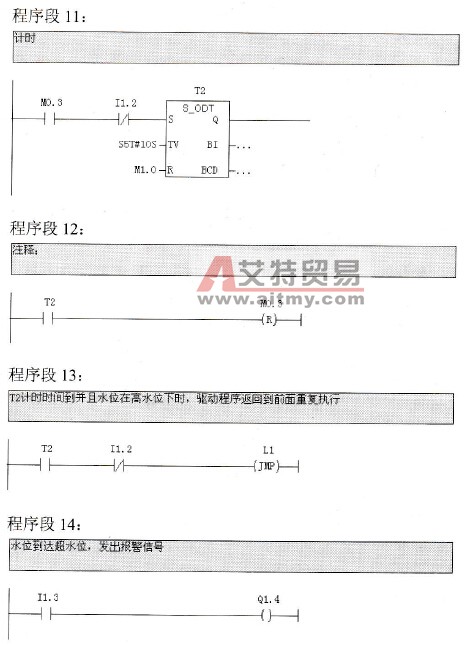

    9-19    顺序功能流程图    根据顺序功能流程图编写程序,这里采用一般的逻辑控制指令编写,具体梯形图程序如图9-20所示。
污水处理系统中提升泵PLC控制梯形图程序
污水处理系统中提升泵PLC控制梯形图程序
污水处理系统中提升泵PLC控制梯形图程序
污水处理系统中提升泵PLC控制梯形图程序
    9-20    污水处理系统中提升泵PLC控制梯形图程序
