S7-300/400 PLC在抢答器系统中的应用

    在很多知识问答比赛中，都有抢答这一环节。传统的抢答过程中都会安排一个或几个人来决定到底是哪一个或哪一组先抢答到，这样不仅增加了人工，而且在决策过程中也往往会出现偏差。随着电子技术的发展，现在可以通过多种电子自动控制方式实现这一控制过程。下面介绍用PLC控制系统来实现这一控制。    一、抢答系统介绍    一个有3个组参加的比赛，现在需要进行抢答。控制系统需要实现：当主持人说出开始抢答并且按下复位按钮后，各小组才可以开始抢答；显示屏上需要显示出最先抢答到的小组号，只要有一个小组抢答成功，其他小组即使按抢答器也无效；待主持人再次按下复位按钮后，各个小组才可以进行下一轮的抢答。    为实现显示功能，在此选择一个由7个二极管组成的基本数字显示器，每个发光二极管均是单独控制。在本控制系统中，就是通过控制各个发光二极管的通电状况来达到显示的目的。该七段码的显示设备如图9-15所示。

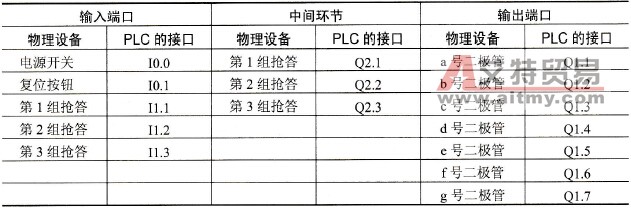

    图9-15    显示设备    如图9-15所示，a、b、c、d、e、f、g7个发光二极管各自都有引脚，通过系统的信号来控制各个二极管的发光与否。    在实际的抢答环节中，各个小组均有一个抢答器，可以看作输入设备，抢答器按下时输入高电位“1”，没有按下时输入低电位“0”；显示设备的7个发光二极管可以看作输出设备，其各自控制输入端口均为BOOL数据类型。    二、抢答系统的PLC控制    1．PLC的I/O节点分配    根据前面的描述，可能会想到直接用各个小组的抢答器的输出信号来控制显示设备的显示，但是这样无法实现一个小组成功抢答后就限制了其他小组抢答的功能。为了解决这个问题，还需要引进中间的控制环节，I/O节点的具体分配如表9-7所示。    表9-7    PLC的I/O节点分配

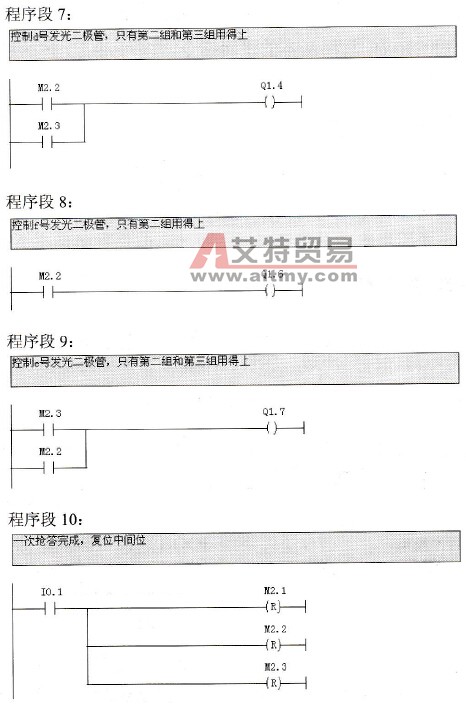

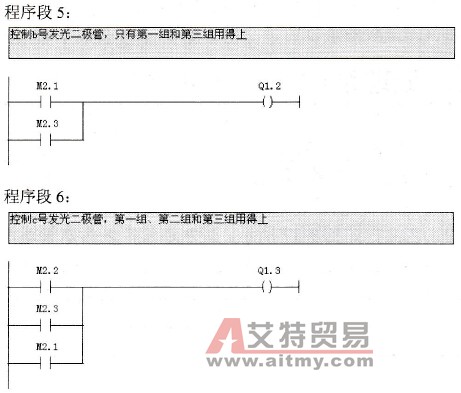

    2．控制系统的梯形图程序    在STEP 7-300/400系统中运用基本的逻辑指令，编写完成上述的控制任务，具体的梯形图程序如图9-16所示。


    图9-16    抢答器控制系统梯形图程序
