FX系列PLC的网络拓扑结构

    网络拓扑结构，是指各站点连接起来形成网络的形式。把两个站点通过通信线接口和通信介质连起来的形式叫链式结构，比较简单。而多站点的联网形式有星形结构、总线结构和环形结构之分，如图9 - 30所示。

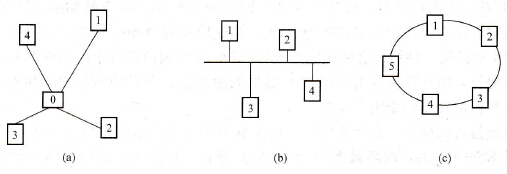

    图9 - 30    联网结构    (a)星形结构；(b)总线结构；(c)环形结构    (1)星形结构。该结构有中心站点，网络上各站点都分别与中心站点连接。通信有中心站点管理，并都通过中心站点。PI_C网络系统中，若一台计算机与多台PLC联网，如欧姆龙公司的HOST link网就是这种结构。计算机为中心站，通信由计算机管理，PLC与PLC通信要通过计算机。    (2)总线结构。这种结构靠总线实现各站点的连接，是集散控制系统(DCS)中常用的网络形式。所有的站点都是通过硬件接口与总线相连，任何站点都可以在总线上发送数据，并可以随时从总线上接收数据。总线结构的关键是各个站点的发送数据怎样授予，若在同一时间内有多个站点在发送数据，那么某个站点接收的数据是哪个站点发送来的呢？这种发送数据的授予权和接收数据的允许权都是靠控制协议来解决的，例如用令牌( Token)方法等。    (3)环形结构。环形结构网络上的所有站点都通过点对点的链路连接构成封闭环。信息传送是按点至点的方式传递，即一个站点只能把信息传送到下一站，下一站如果不是信息发送的目的站，则再向下传送，直到被目的站接收。
