FX系列PLC的串行通信接口模块

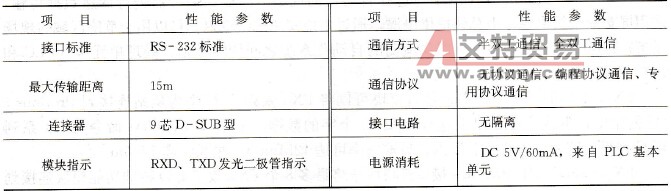

    串行通信接口模块用于PLC之间的通信、PLC与计算机或其他带串口的设备如打印机、机器人控制器、调制解调器、扫描仪和条形码阅读器等之间的通信。    1．RS - 232C通信功能扩展板与通信模块    RS - 232C的传输距离为15m，最大传输速率为19 200bit/s。FX系列PLC可以通过专用协议或无协议方式与各种RS - 232C设备通信，可以连接外部编程工具或图形操作终端(GOT)。    RS - 232C通信功能扩展板FX1N- 232 - BD和FX2N- 232 - BD的价格便宜，可以安装在FX系列PLC的内部，通信双方没有光隔离。FX1N- 232 BD和FX2N- 232 - BD内置式扩展板可以连接到FX1s/FX1N／FX2N/FX3U的PLC基本单元上，并作为如下通信接口使用。    (1)与带有RS - 232接口的计算机等外设进行专用协议的数据通信。    (2)连接带有RS - 232编程器、触摸屏等标准外部设备。    在FX系列PLC中，每台PLC中只能安装一个232BD通信扩展板，且不可以与RS -422 - BD、RS - 485 - BD同时使用。232BD主要性能参数见表9-21。    表9 - 21    232BD主要性能参数

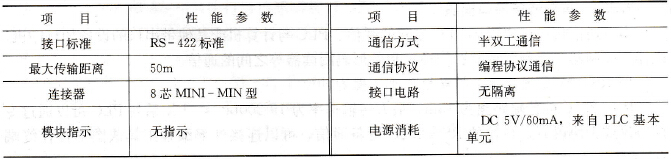

    FX2N- 2321F是RS - 232C通信接口模块，有光隔离，可以用于FX2N和FX2NC。通信中可以指定两个或更多的起始字符和结束字符，数据长度大于接收缓冲区的长度也可以连续接收。FX2N 232ADP是RS - 232C适配器，可以用于各种FX系列PLC。    FX2N- 232AWC和FX2N 232AW是带光隔离的RS - 232C和RS - 422转换接口，以便于计算机和其他外围设备连接到FX系列的编程器接口上。    2．FX1N- 422 - BD/FX2N- 422 - BD通信用功能扩展板    FX1N- 422 - BD/FX2N- 422 - BD用于RS - 422通信，可以用作编程工具的连接端口，无光隔离，使用编程工具的通信协议。FX1N-422 - BD和FX2N-422 - BD内置式扩展板可以连接到FX1s/FX1N/FX2N/FX3U的PLC基本单元上，作为编程器、触摸屏等PLC标准外部设备的扩展接口。    在FX系列PLC中，每台PLC中只能安装一个422BD通信扩展板，且只能连接一台编程器，也不可以与RS - 232 - BD、RS - 485 - BD同时使用。422BD主要性能参数见表9 - 22。    表9- 22    422BD主要性能参数

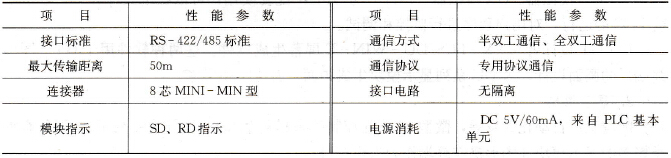

    3．RS - 485通信用适配器与通信用功能扩展板    FX1N- 485 - BD/FX2N- 485 - BD是RS - 485通信用的功能扩展板，前者为半双工、后者为全双工。传输距离为50m，最大传输速率为19200bit/s，N:N网络可达38400bit/s。    FX1N- 485 - BD和FX2N- 485 - BD内置式扩展板可以连接到FX1S/FX1N／FX2N／FX3U的PLC基本单元上，并作为如下通信接口使用。    (1)通过RS - 485/RS - 232接口转换器，可以与带RS - 232接口的通用外部设备如计算机、打印机、条形码阅读器等进行无协议数据通信。    (2)与外设进行专用协议的数据通信。    (3)进行PLC与PLC的并行连接。    (4)进行PLC的网络链接。    在FX系列PLC中，每台PLC中只能安装一个485BD通信扩展板，且只能连接一台编程器，也不可以与RS - 232 - BD、RS - 422 - BD同时使用。485BD主要性能参数见表9 23。    表9 - 23    485BD主要性能参数
    FX1N- 485ADP是RS - 485光隔离型通信适配器，最大传输速率为19200bit/s，N:N链接网络可达38400bit/s，传输距离为500m，可以用于各种FX系列PLC。    FX - 485PC - IF是RS - 232C和RS - 485转换接口，有光隔离，用于计算机与FX系列PLC通信，一台计算机最多可以与16台PLC通信。
