S7-200 PLC的发送与接收指令

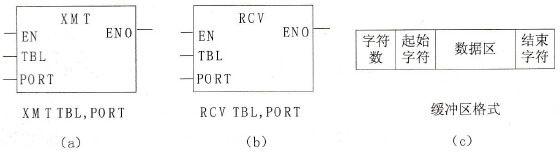

    发送与接收指令如图10.22所示。
    图10.22    发送与接收指令    (1)发送指令    发送指令XMT (Transmit)启动自由端口模式下数据缓冲区(TBL)的数据发送，通过指定的通信端口( PORT)，发送存储在数据缓冲区(TBL)中的信息。    XMT指令可以方便地发送1～255个字符，如果有中断程序连接到发送结束事件上，在发送完缓冲区中的最后一个字符时，端口0会产生中断事件9，端口1会产生中断事件26。    可以监视发送完成状态位SM4.5和SM4.6的变化，而不是用中断进行发送，如向打印机发送信息。TBL指定的发送缓冲区的格式如图10.25 (c)所示，起始字符和结束字符是可选项，第一个字节“字符数”是要发送的字节数，它本身并不发送出去。    如果将字符数设置为0，然后执行XMT指令，以当前的波特率在线路上产生一个16位的间断( break)条件。发送间断与发送任何其他信息一样，采用相同的处理方式。完成间断发送时产生一个XMT中断，SM4.5或SM4.6反映XMT的当前状态。    (2)接收指令    接收指令RCV( Receive)初始化或中止接收信息的服务，通过指定的通信端口(PORT)，接收信息并存储在数据缓冲区( TBL)中。数据缓冲区中的第一个字节用来累计接收到的字节数，它本身不是接收到的，起始字符和结束字符是可选项。    RCV指令可以方便地接收一个或多个字符，最多可接收255个字符。如果有中断程序连接到接收结束事件上，在接收完最后一个字符时，端口0产生中断事件23，端口1产生中断事件24。    可以监视SMB86或SIVB186的变化，而不是用中断进行报文的接收。SMB86或SMB186为非零时，RCV指令未被激活或接收已经结束。正在接收报文时，它们为0。必须为报文接收功能定义一个启动条件和一个结束条件。当超时或奇偶校验错误时，将自动中止报文接收功能。也可以用字符中断而不是用接收指令来控制接收数据，每接收一个字符产生一个中断。在端口0或端口1接收一个字符时，分别产生中断事件8或中断事件25。    在执行连接到接收字符中断事件的中断程序之前，接收到的字符存储在自由端口模式的接收字符缓冲区SMB2中，奇偶状态（如果允许奇偶校验的话）存储在自由端口模式的奇偶校验错误标志位SM3.0中。奇偶校验出错时应丢弃接收到的信息，或产生一个出错的返回信号。端口0和端口1共用SMB2和SMB3。
