S7-200 PLC的网络读与网络写指令
来源:艾特贸易2017-06-04
简介网络读/写指令 ( NETR/NETW) 的指令格式如图 10.21 所示。 TBL: 缓冲区首地址,操作数为字节; PORT: 操作端口, CPU226 可为 0 或 1 ,其他 CPU 只能为 0 图 10.21 网络读/网络写指令格式 网络读

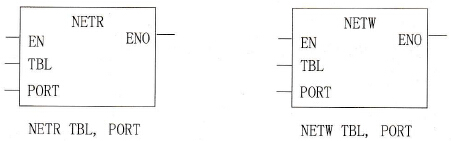

网络读/写指令( NETR/NETW)的指令格式如图10.21所示。

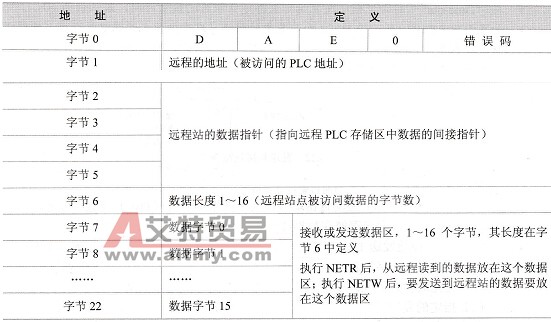

TBL:缓冲区首地址,操作数为字节;PORT:操作端口,CPU226可为0或1,其他CPU只能为0 图10.21 网络读/网络写指令格式 网络读( NETR)通信指令,通过指令指定的通信端口(PORT)从远程设备上接收数据,并将接收到的数据存储在指定的缓冲区表( TBL)中。网络写(NETW)通信指令,通过指令指定的通信端口( PORT)向远程设备写入指令指定的缓冲区表(TBL)中的数据。 缓冲区表( TBL)的参数定义如表10.4所示,其中“字节0”的各标志位及错误码(4位)的含义如表10.5所示。 表10.4 缓冲区的参数定义

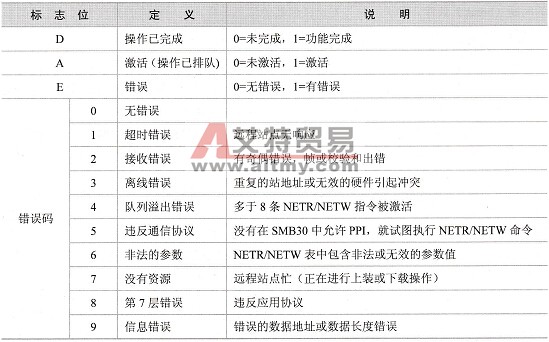

表10.5 缓冲区首字节标志位的定义
NETR指令可以从远程站点上读最多16个字节的信息,NETW指令则可以向远程站点写最多16个字节的信息。在任何的同一时问内,只能有最多8条NETR或NETW指令、4条NETW指令和4条NETR指令,或者2条NETR指令和6条NETW指令。
