编程软件中S7-200 PLC的通信参数设置

    在编程软件中，需要对S7-200 PLC的通信参数进行设置，包括安装和删除通信接口和计算机通信接口参数的设置。    1．安装和删除通信接口    STEP 7-Micro/WIN 32提供了通信设定对话框，可使用次对话框配置您的通信设定。通过选择菜单命令“检视”→“通信”，或单击STEP 7-Micro/WIN 32屏幕上的通信图标，可以进入通信设定对话框。    在通信设定对话框内，双击“PC/PPI cable”图标（右边的顶部），出现“Set PG/PC Interface”（设定置PG/PC接口）对话框，如图10.20所示。

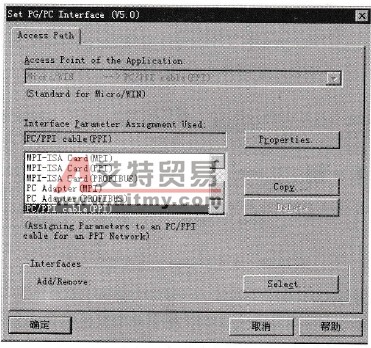

    图10.20    设置PG/PC接口对话框    从左边的选择列表框中选择要安装的硬件型号，窗口下部显示出对选择硬件的描述。再单击“Install”按钮，所选择的硬件将出现在右边的“Installed”列表框。安装完后，单击“Close” 按钮，回到“Set PG/PC Interface”对话框。    在“安装／删除”窗口中右边的己安装列表框中选择硬件，单击“Uninstall”（删除）按钮，所选择的硬件被删除。    注意：在Windows NT操作系统安装硬件模块与在Windows 95上安装略有不同。Windows 95自动地设置系统资源，而Windows NT只提供默认值，它们与硬件配置可能不匹配，此时应修改这些参数，以便与要求的系统设置匹配。    安装完硬件后，在已安装列表栏中选择它，单击“Resource”（资源）按钮，出现资源对话框，该框允许修改实际安装的硬件的系统设置值。如果该按钮呈灰色，说明不需修改参数。此时可能需要参考硬件手册，根据硬件设置决定对话框中列举的各个参数的设置值。为了正确建立通信，可能需要试几个不同的中断。    如果在Windows NT中使用PC/PPI电缆，网络中不允许有其他主站。    2．计算机通信接口参数的设置    打开“设置PG/PC接口”对话框时，“Micro/WfN”应出现在“Access Point ofthe Application”（应用的访问接点）列表框中，参见图10.20。选择了“Micro/WIN”并安装好硬件后，需要设置通信的属性。    首先，在“Interface Parameter Assignment”（接口参数设定）列表框中选择通信协议，MPIISA卡可选择4种通信协议，PC/PPI电缆只能选用PPI协议。    选择好通信协议后，单击“设置PG/PC接口”对话框中的“Properties”（属性）按钮，然后在弹出的窗口中设置通信参数。    (1) PC/PPI电缆的PPI参数设置    如果使用PC/PPI电缆，在“设置PG/PC接口”对话框中单击“属性”按钮，就会出现PC/PPI电缆(PPI)的属性窗口。    在进行通信时，STEP 7-Micro/WIN32的默认设置为多主站的PPI协议。此协议允许STEP7-Micro/WIN 32与其他主站（TD 200或操作员面板）在网络中共为主站。选中PG/PC接口中PC/PPI电缆属性对话框中的“Multiple Master Network”（多主站网络），即可启动此模式，未选择时为单主站协议。    注意：使用单主站协议时，STEP 7-Micro/WN 32假定它是网络中的惟一主站，不能与其他主站共享网络。通过调制解调器通信或在噪声严重的网络上传输数据时，应使用单主站协议。    按照下列步骤设置PPI参数。    ·在PPI标签的“Station Parameter”中的“Address”（地址）框中设置站地址。默认情    况下，运行STEP7-Micro/WIN 32的计算机的默认站地址为0，网络中第一台PLC的    默认站地址为2，网络中的不同的站不能使用同一个站地址。    ·在“Time-out”（超时）框中设置通信设备建立联系的最长时间，默认值为lOS。    ·如果希望STEP7-Micro/WIN 32加入多主站网络，应选中多主站网络复选框。使用调    制解调器或WindowsNT 4.0时，软件不支持多主站网络。    ·设置STEP7-Micro/WIN 32在网络上通信的数据传输率。    ·根据网络中的设备数选择最高站地址。这是STEP7-Micro/WIN 32停止寻找网络中的    其他主站的地址。    ·单击“Local Connection”（本机连接）标签，选择连接PC/PPI电缆的计算机的RS-232C    通信口，以及是否使用调制解调器。    设置完后单击“OK”按钮。对于经验不足的初学者，可单击标签中的“Default”（默认值）按钮，使用默认的参数。    (2)使用MPI或CP卡的多主站网络设置    在计算机上使用多主站接口( MPI)卡或通信处理器(CP5511、CP5611)卡时，有多种协议可供选择。多个主站和从站都可以连在同一个网络中，但增加站点会影响网络性能。    如果使用MPI或CP卡，在“设置PG/PC接口”对话框中选择通信卡和通信协议后，单击“属性”按钮，将会出现相应的窗口。各参数的设置方法与PPI参数的设置类似。
