FX2 PLC与计算机的硬件连接

    三菱公司开发的FX-232AW接口模块用于FX2系列PLC与计算机的通信，还有与以太网连接的接口模块AJ71E71，与MAP网连接的接口模块AJ71M51-S1，与FAIS MAP网连接的接口模块AJ71M51M1等。不同的通信方式，有着不同的成本价格和不同的适用范围。在此介绍一种通过PC机的RS-232口与PLC的编程口进行通信的方法。    FX2系列PLC的编程接口采用RS-422标准，而计算机的串行口采用RS-232标准。两者比较如下。    ·RS-232采用单端接收器和单端发送器，只用一根信号线来传送信息，并且根据该信    号线上电平相对于公共的信号地电平的大小来决定逻辑的“1”（-3~ -15V）和“0”    ( +3～+15V)。    ·RS-422标准是一种以平衡方式传输的标准，即双端发送和双端接收，根据两条传输    线之间的电位差值来决定逻辑状态。RS-422电路由发送器、平衡连接电缆、电缆终    端负载和接收器组成。它通过平衡发送器和差动接收器将逻辑电平和电位差之间进行    转换（+2V表示“0”，-2V表示“1”）。    可见，RS-232与RS-422标准在信号的传送、逻辑电平均不相同。因此，作为实现PLC计算机通信的接口电路，必须将RS-422标准转换成RS-232标准。    选用MAXIM公司的MAX202实现RS-232与TTL之间的电平转换，MAX202内部有电压倍增电路和转换电路，仅需+5V电源就可工作，使用十分方便。选用MAX409实现RS-422与TTL之间的转换，每片MAX409有一对发送器／接收器，由于通信采用全双工方式，故需两片MAX409。PLC的RS-422接口配接DB-25型连接器，而PC机一般用DB-9型连接器，硬件电路图如图10.28所示。

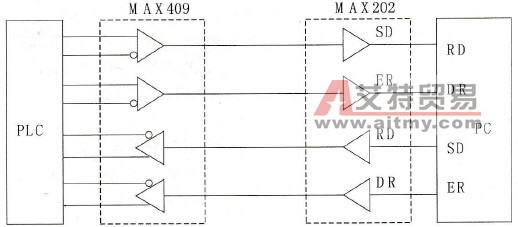

    图10.28    PLC与PC通信的硬件连接图    将RS-232的RS、CS短接，这样对计算机发送数据来说，PLC总是处于就绪状态。也就是说，计算机在任何时候都可以将数据送到PLC内。    将RS-232的DR、ER交叉连接，这样对计算机接收数据来说，必须等待至PLC处于准备就绪状态。
