S7-200 PLC在放射处理室监控系统中的应用

    某化工研究所放射实验室用于进行放射强度测量及对物品进行放射处理。为了减少放射线影响操作人员的健康，放射室操作间是相互隔断的两个房间。内室与外室间设有隔断门及物料通道。外室设有隔断门操控设备，物料的运输设备，内室设备操控、内室射线强度、温度及湿度的显示设备，用一台CPU226控制。内室设有物料的搅拌，物料容器旋转，辅料投放、放射性强度调节及检测设备，由一台CPU224XP机控制。为了将内室放射强度及温度、湿度数据传到外室，也为了在外室对内室设备进行控制，两台PLC间采用自由口通信，外室机为主机，内室机为从机，数据在外室机上连接的数据单元上显示。其连接示意图如图11-13所示。
    图11-13    放射室PLC配置示意图    根据控制要求，需将CPLT226中VB100开始的5个字节数据传送到CPU224XP，并将CPU224XP机中VB200开始的8个字节数据送回到CPU226。    自由口通信编程的重要内容是建立通信秩序。本例采用定时中断控制两站信息的发送及接收，主站先发送而后接收，从站先接收后发送。用发送及接收中断实现发送及接收的转换。为了信息安全，设置结束符及空闲线时间辅助发送及接收的控制。    图11-14及图11-15是放射处理室主从站两PLC通信相关程序。两程序结构类似，都是由主程序、两段子程序及三段中断程序组成。子程序0用于自由口设置，子程序1用于现场控制。三个中断则分别为定时发送中断、发送完成中断及接收完成中断。其中子程序1都是经过简化处理的。

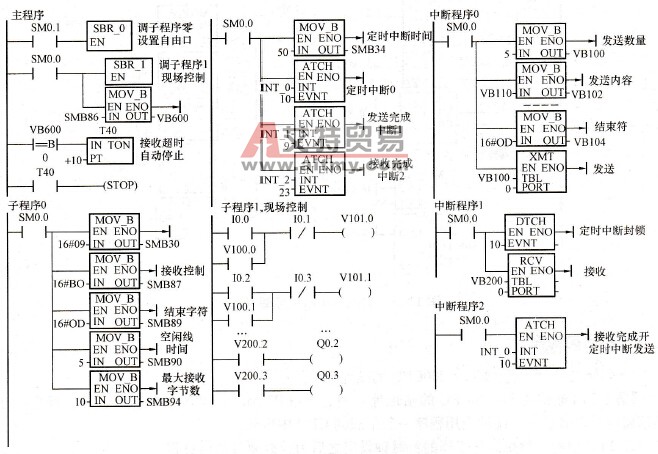

    图11-14    主站梯形图

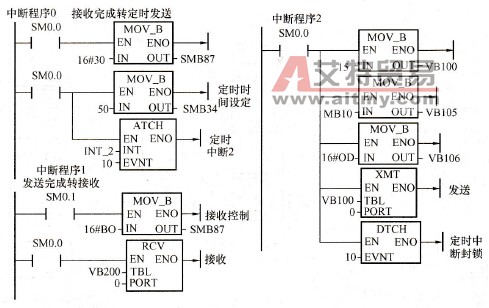

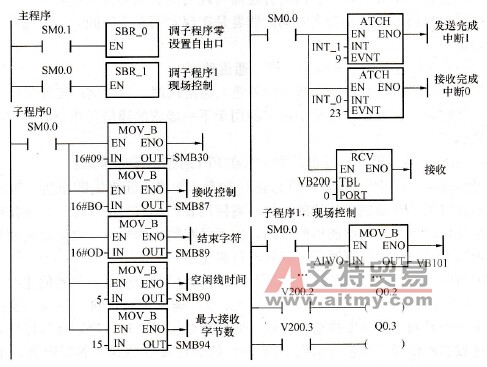

    图11-15    自由口从站梯形图
