S7-200 PLC模拟量单元EM235的输入、输出数据字格式

    输入模拟量模块的分辨率通常以A/D转换后的二进制数字量的位数来表示。EM235输入数据字是12位，格式如图8-3所示。其最高有效位为符号位，0表示正值，1表示负值。单极性格式中，右端3个连续的0，数据存储在3～14位。12位数据的最大值应为215-8=32760。其中760用于偏置／增益，其全量程范围为0～32000。在双极性格式中，右端4个连续的0，数据存储在5～15位，双极性数据格式的全量程范围为-32000～+32000。图8-4为EM235输出数据字格式。输出数据字是由PLC内部运算产生，存储在AQW中，待转换为模拟量。12位数据在其输出数据格式中是左对齐的。最高有效位为符号位，0表示正值。

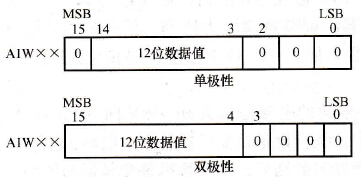

    图8-3    EM235输入数据字格式

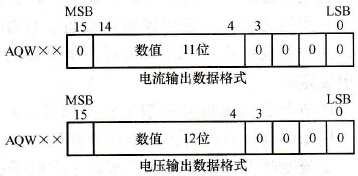

    图8-4    EM235输出数据字格式
