PLC控制系统的类型

    一般来说，PLC控制系统可以分成如下三种类型。    1．单机控制系统    这种系统的被控对象通常是单一的机器或生产流水线，例如：注塑机、机床、简易生产流水线等，其控制器由单台PLC构成，如图10-1所示。虽然这类系统一般不需要与其他控制器或计算机进行通信，但是，设计者还是应考虑将来是否有通信联网的需要，如果有的话，则应选择具有通信功能的PLC。    2．集中控制系统    这种系统的被控对象通常由数台机器或数条流水线构成，系统的控制器由单台PLC构成，如图10 -2所示。每个被控对象与PLC的指定I/O接口相连接。由于采用一台PLC控制，因此，各被控对象之间的数据、状态的交换不需要另设专门的通信线路。但是，这种系统也有一个缺点，即一旦PLC出现故障，整个系统立即停止工作。因此，对大型的集中控制系统，可以采用冗余系统克服上述缺点。
    图10-1    单机控制系统

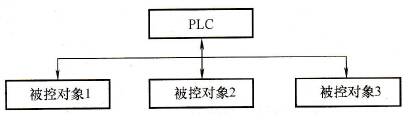

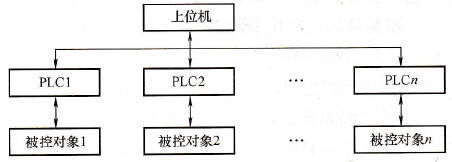

    图10-2    集中控制系统    3．分布式控制系统    这类系统的被控对象比较多，它们分布在一个较大的区域内，相互之间的距离较远，而且，各被控对象之间要求经常地交换数据相信息。这种系统的控制器采用若干个相互之间具有通信联网功能的PLC构成，系统的上位机可以采用PLC，也可以采用工业控制计算机，如图10 -3所示。
    图10 -3    分布式控制系统
